发表于 2012-11-5 17:46:00 | 显示全部楼层 |阅读模式

摩友天下/摩托车改装液压刹车液压离合,拉线改液压系统,高效传递操作力





照片 745.jpg

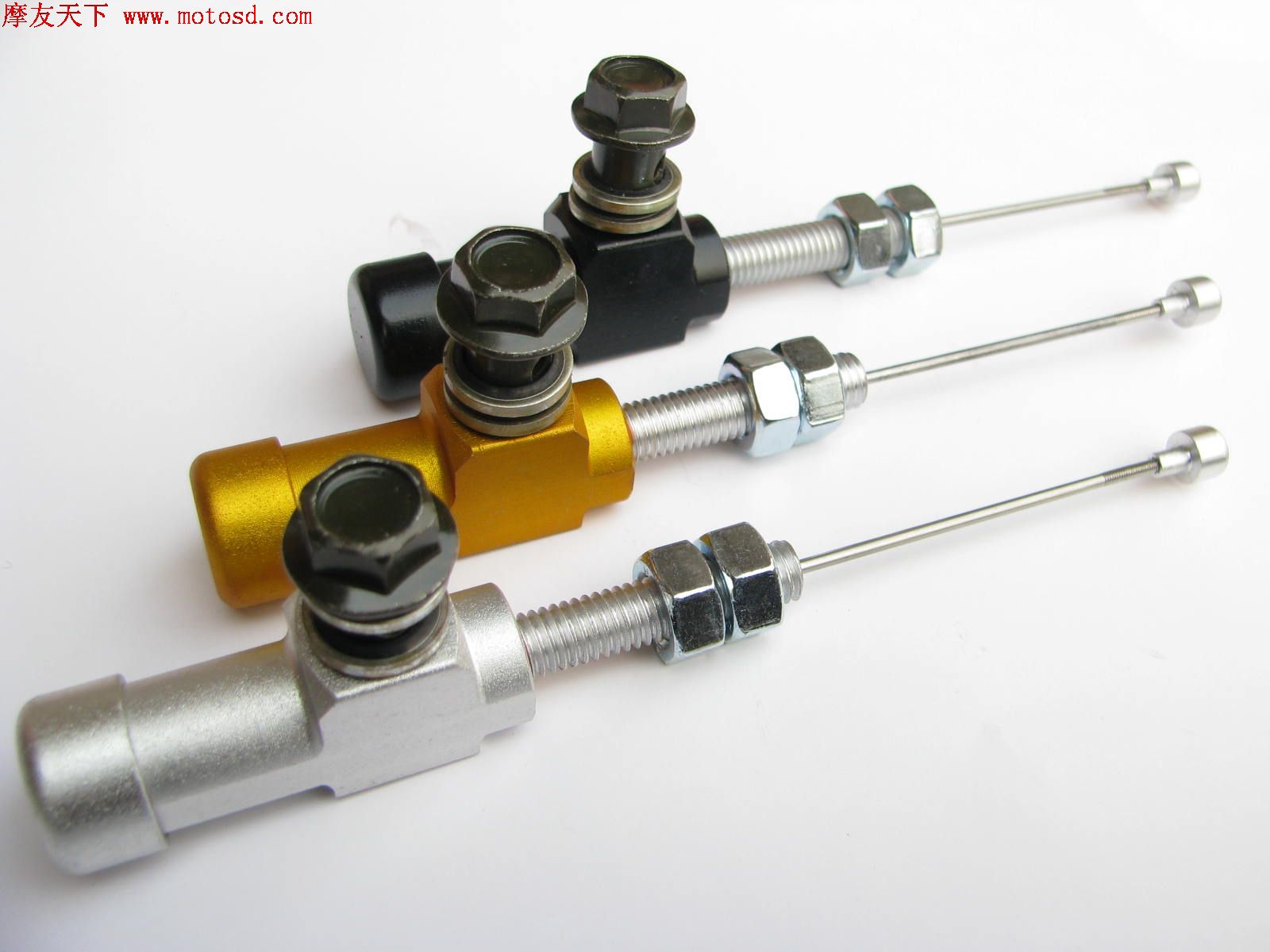

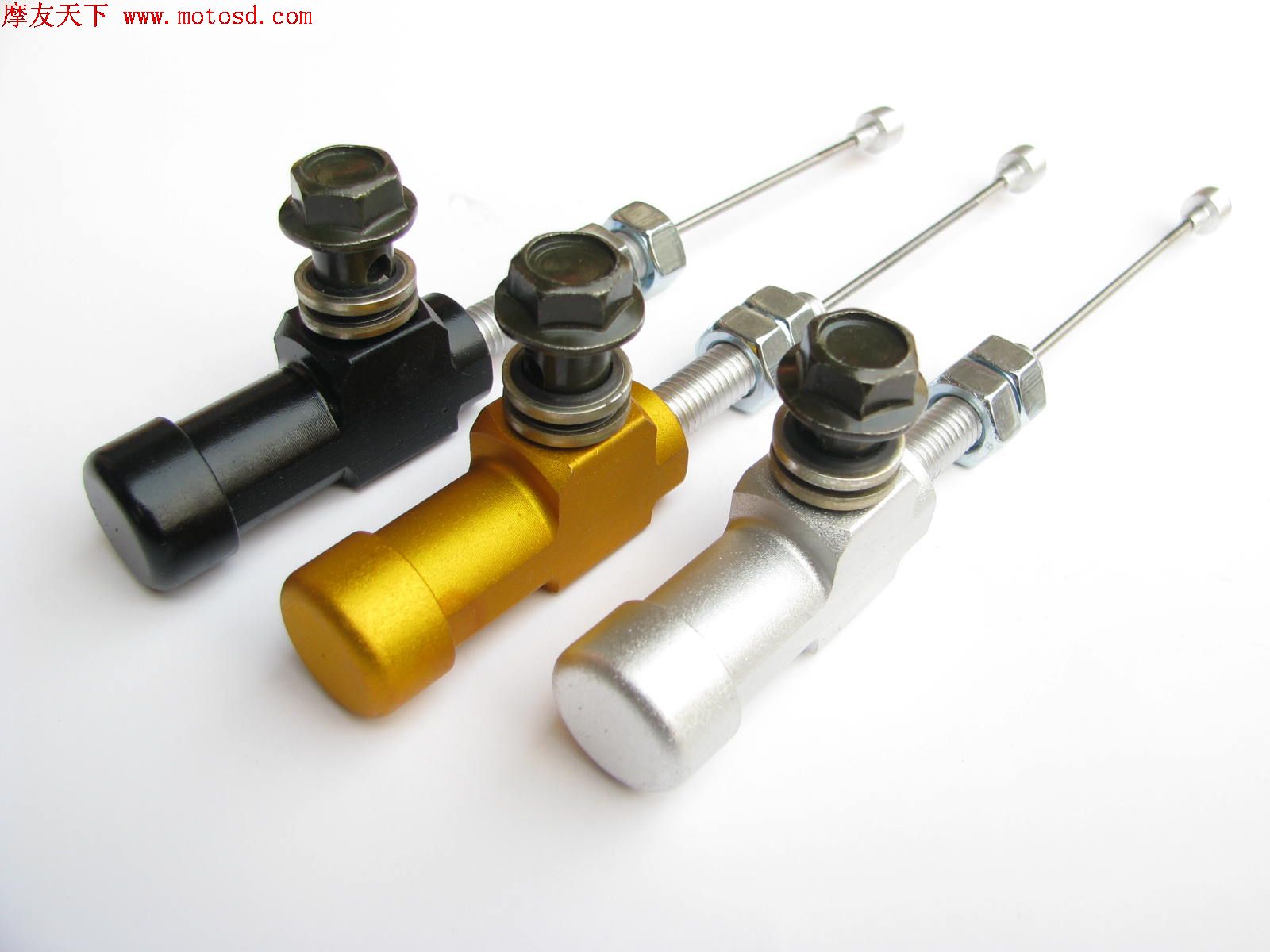

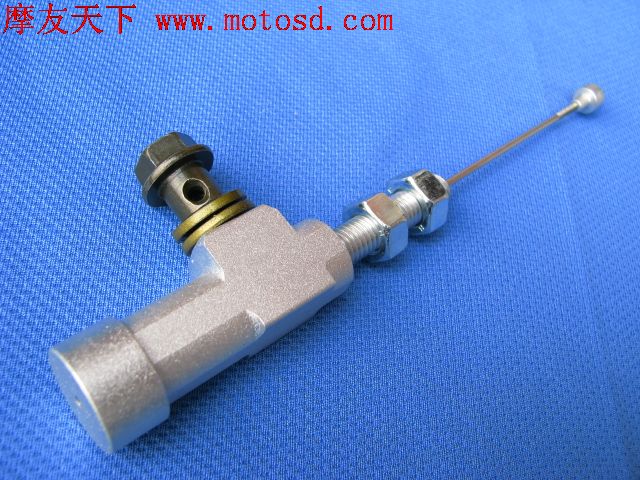

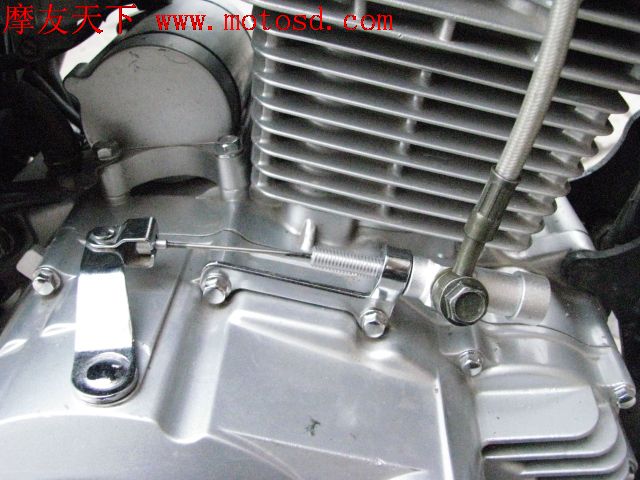

改装 专用液压离合 液压刹车下泵,替代原车拉线,更可靠的传递操作力。彻底杜绝了拉线的弹性,疲软,以及缺润滑油造成的过紧,过早断裂等弊端,从而影响对车辆的操纵性能。、

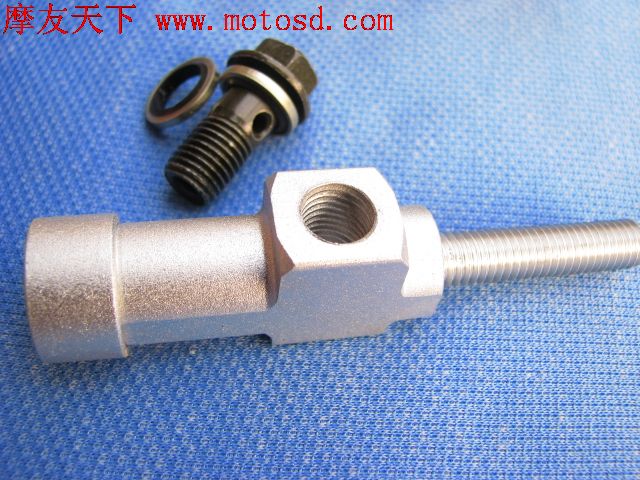

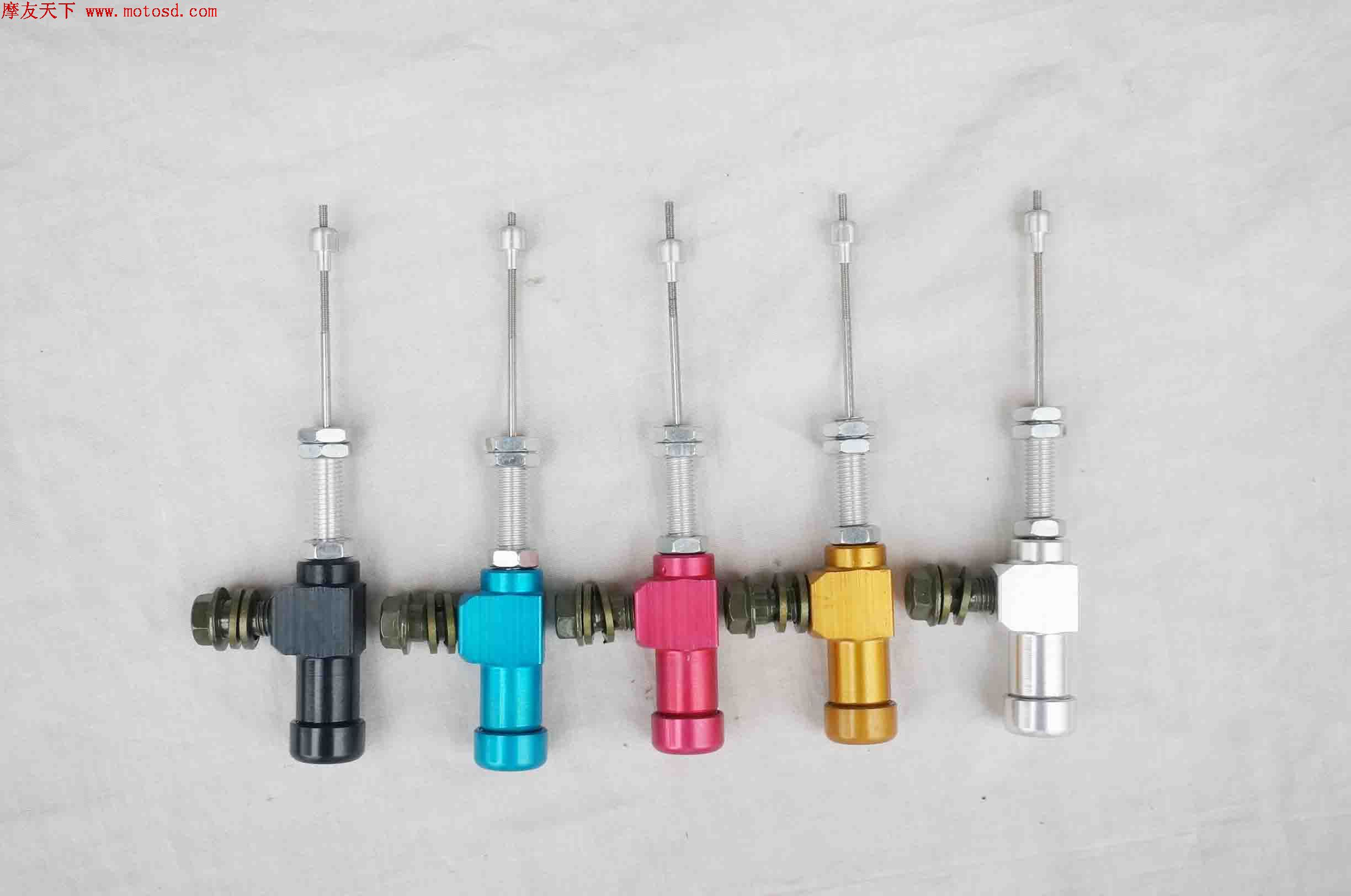

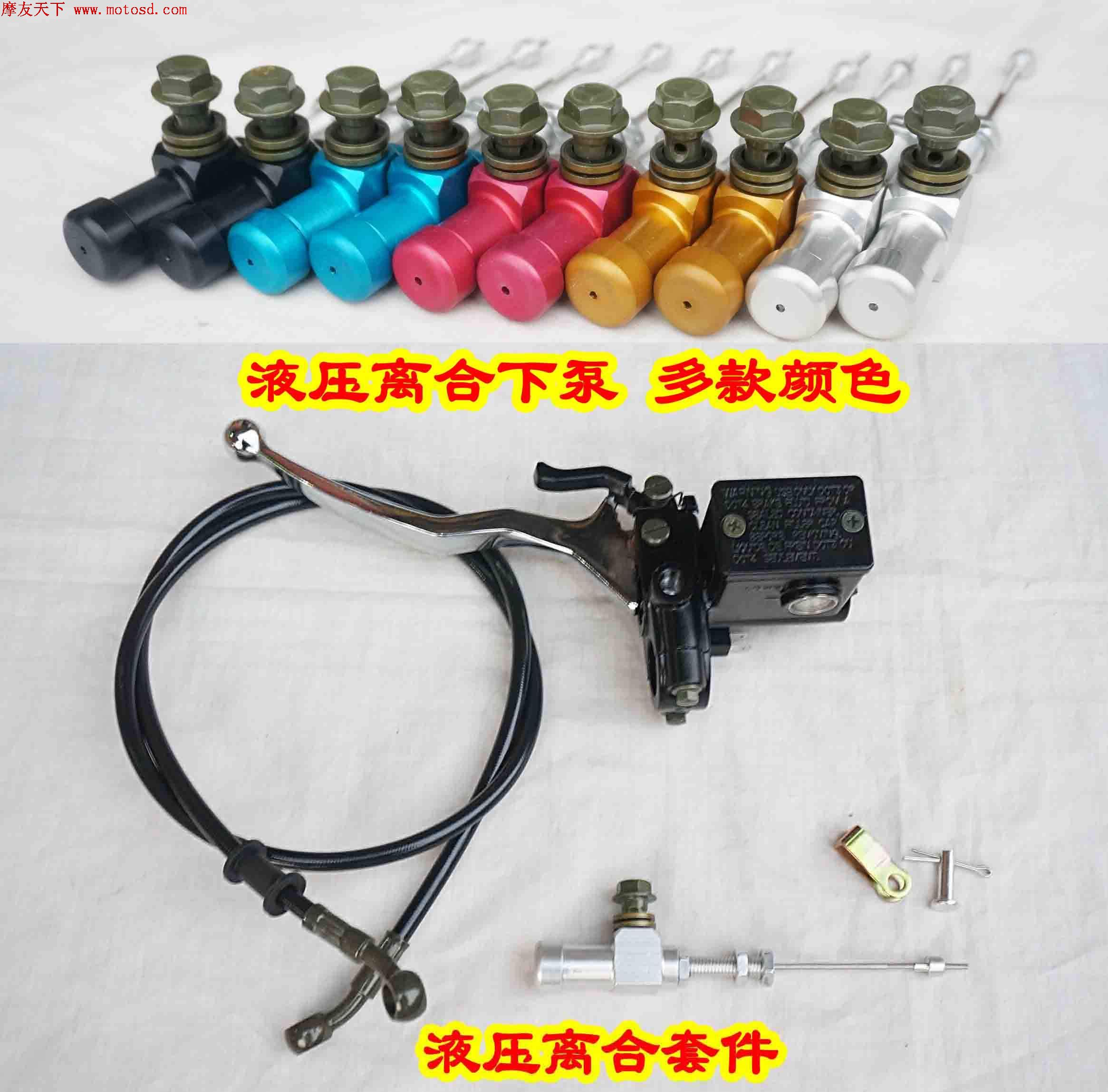

摩友天下首创设计生产,下泵体积小巧,工作稳定可靠,适合任何车型改装,可广泛用于摩托车的离合线,前刹车线,后刹车线的替换,只要是拉线控制的,均可用此系统替代改装。对于安装方面:下泵的空心螺丝与标准刹车系统的螺丝完全一致(m10x1.25),可使用普通的标准的刹车油管(钢喉)进行改装,上泵可自行配置,要求上泵活塞推杆是标准的12.7mm即可(目前市场可见摩托车的上泵活塞标准均为12.7mm)。



照片 756.jpg

标准刹车油管就可使用,长度请根据车型自选

本店有各种长度刹车油管钢喉可选择购买

可点击上面链接选购



****************************


照片 749.jpg

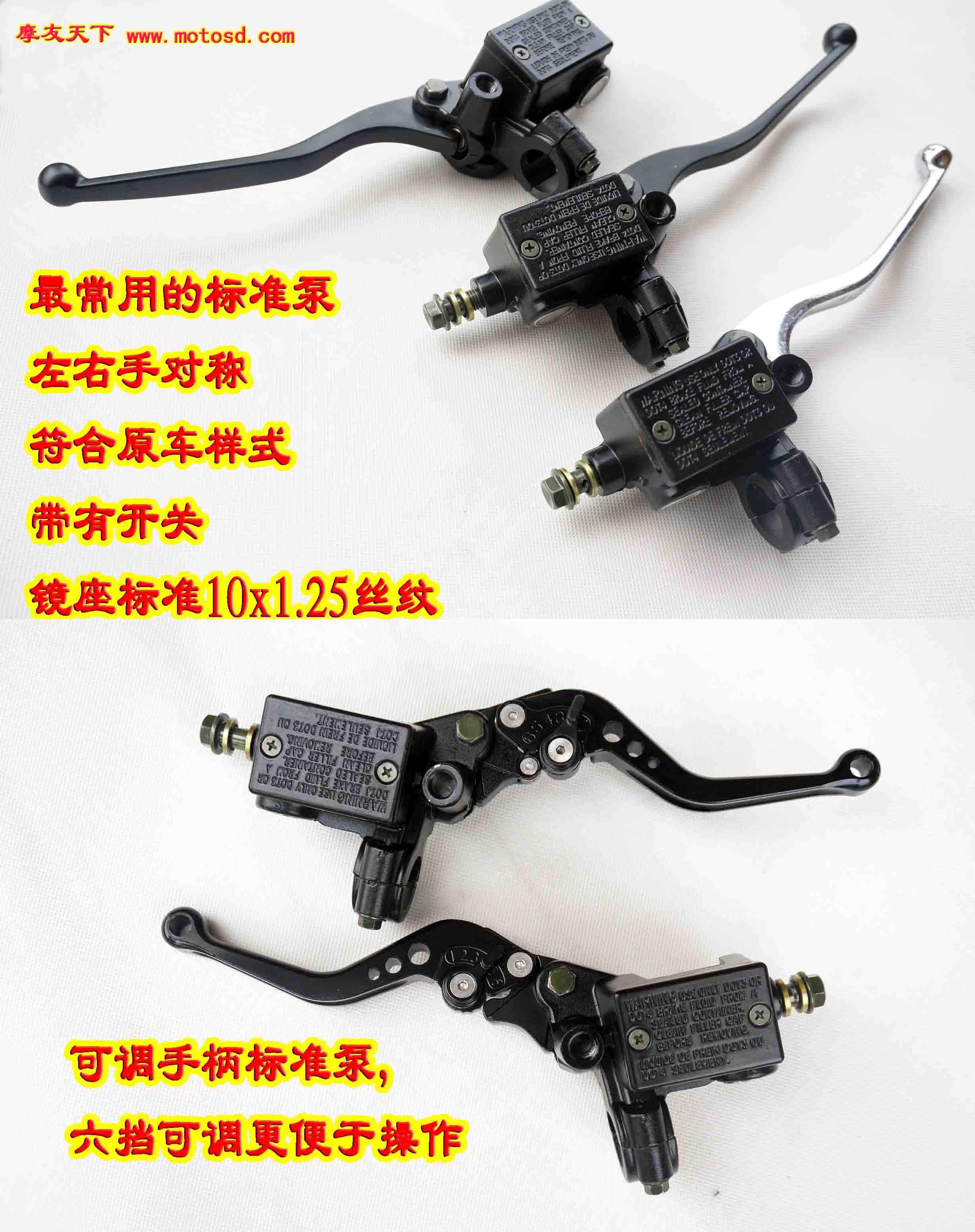

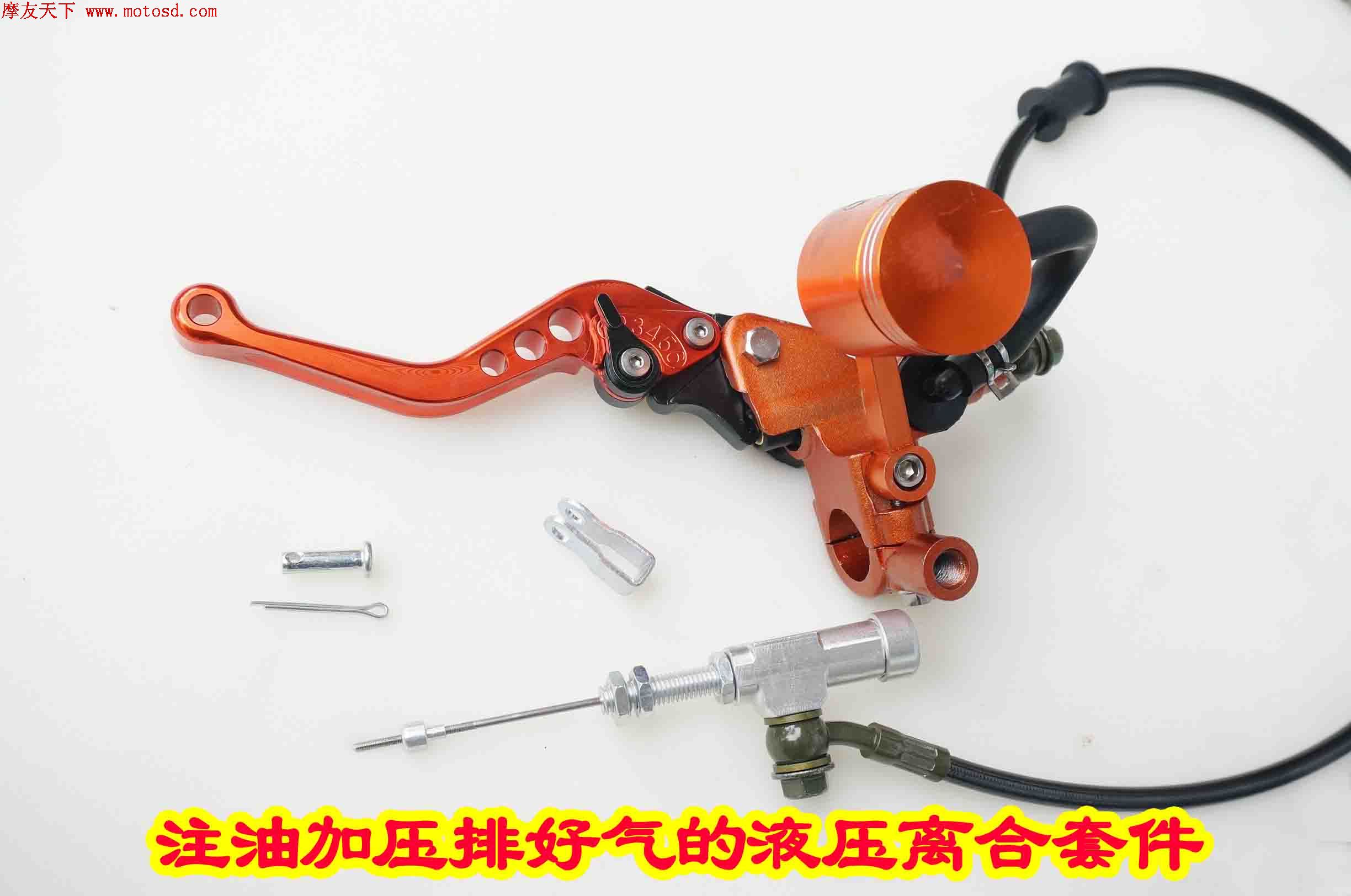

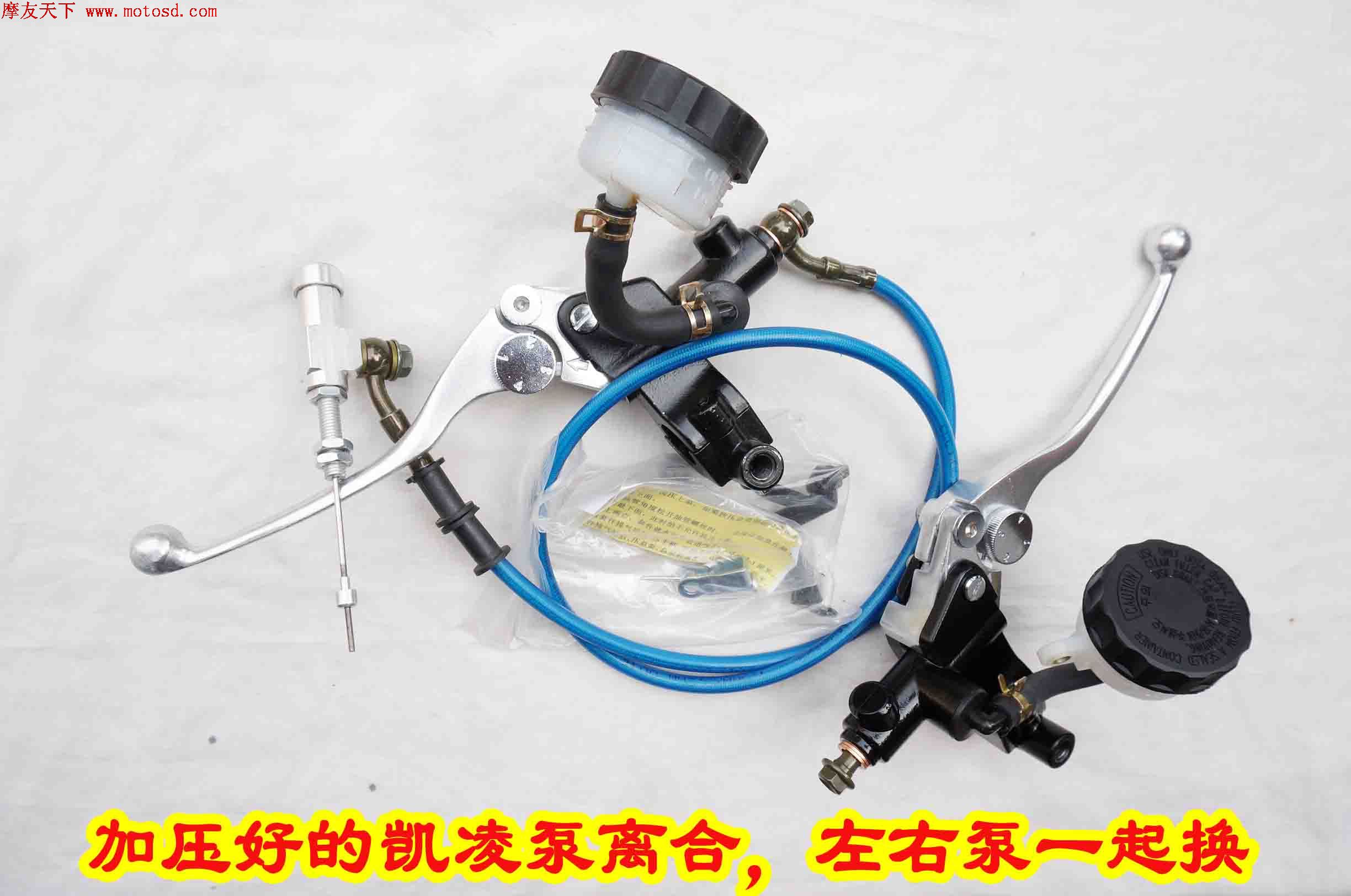

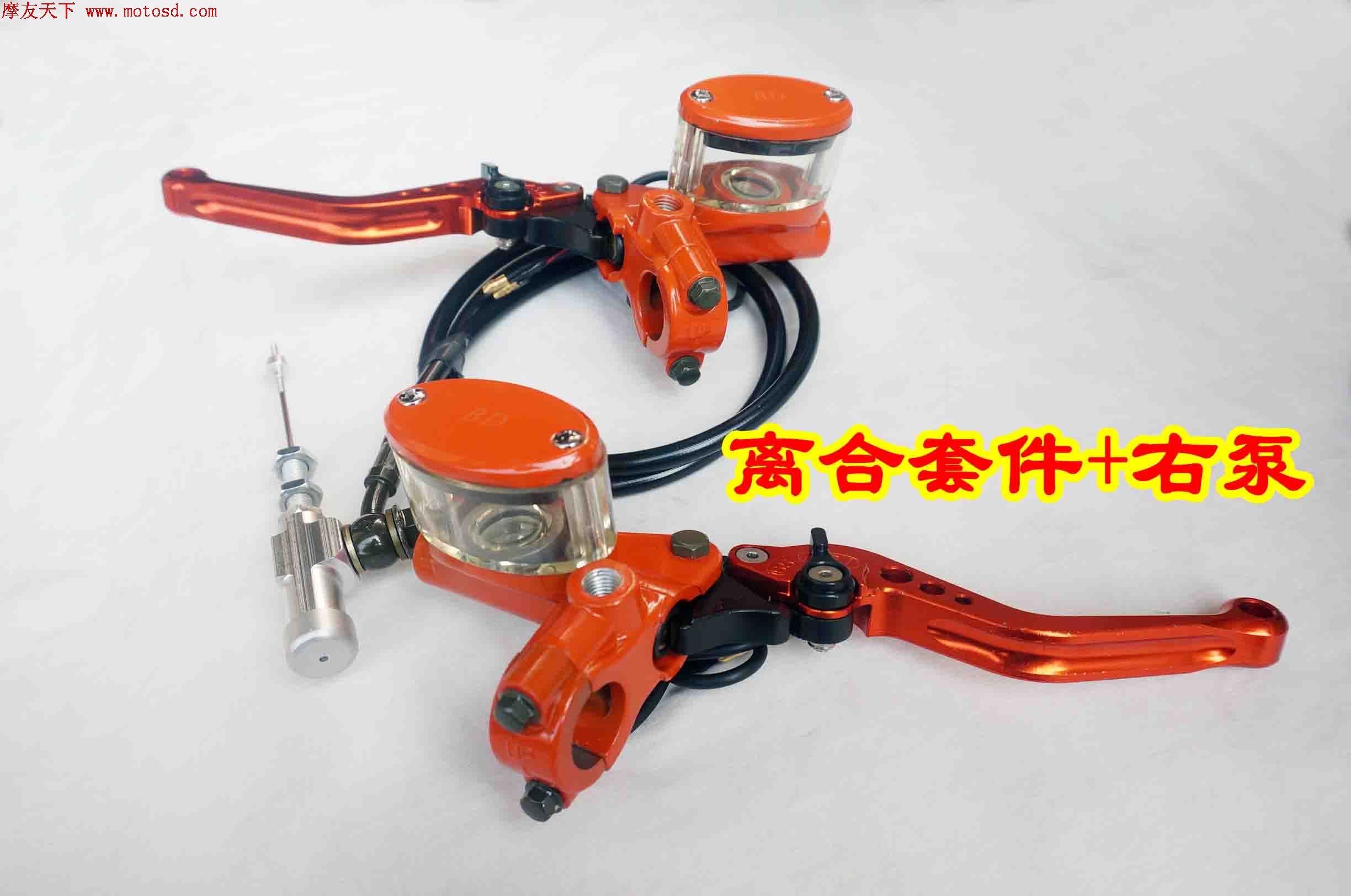

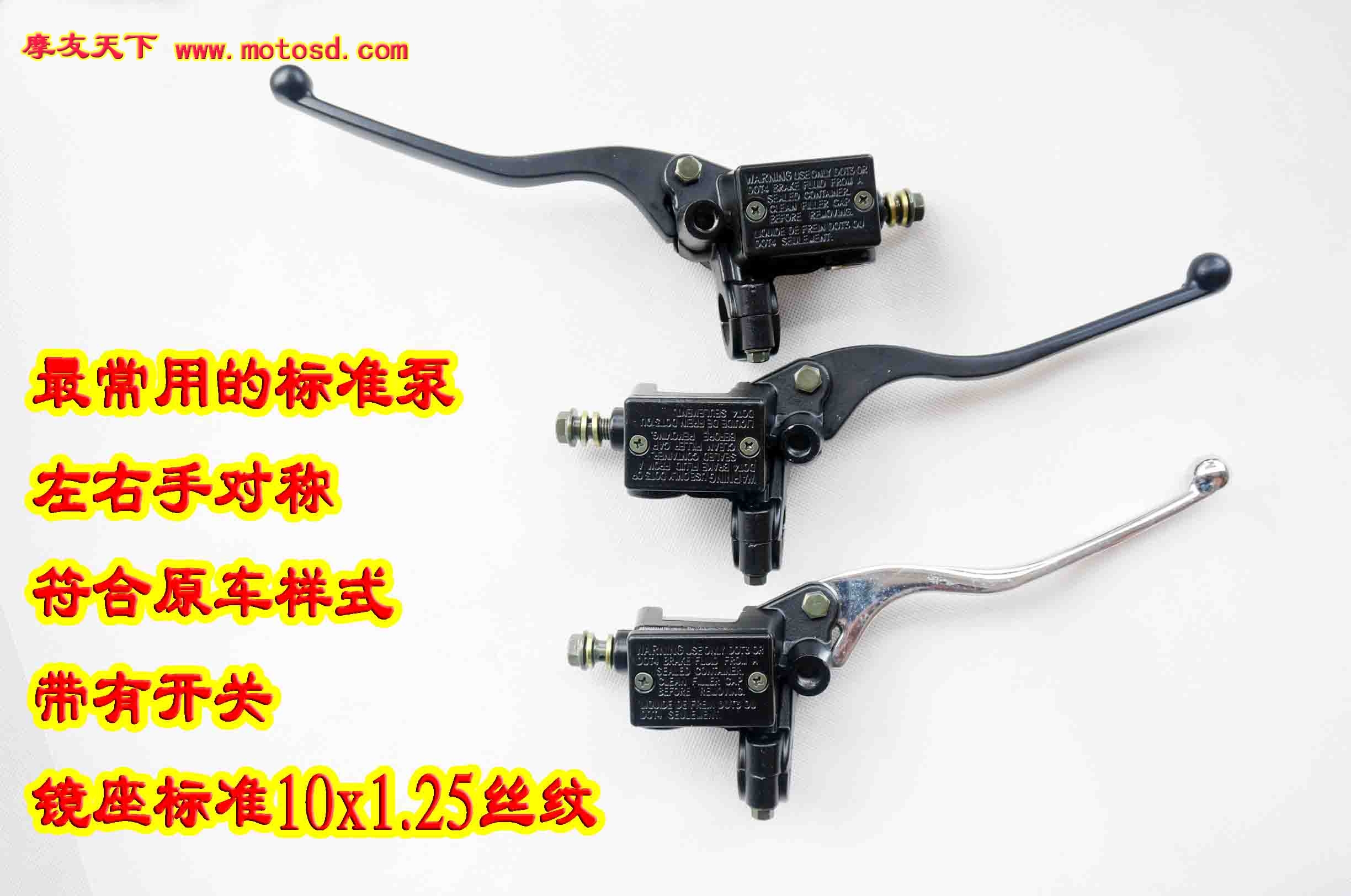

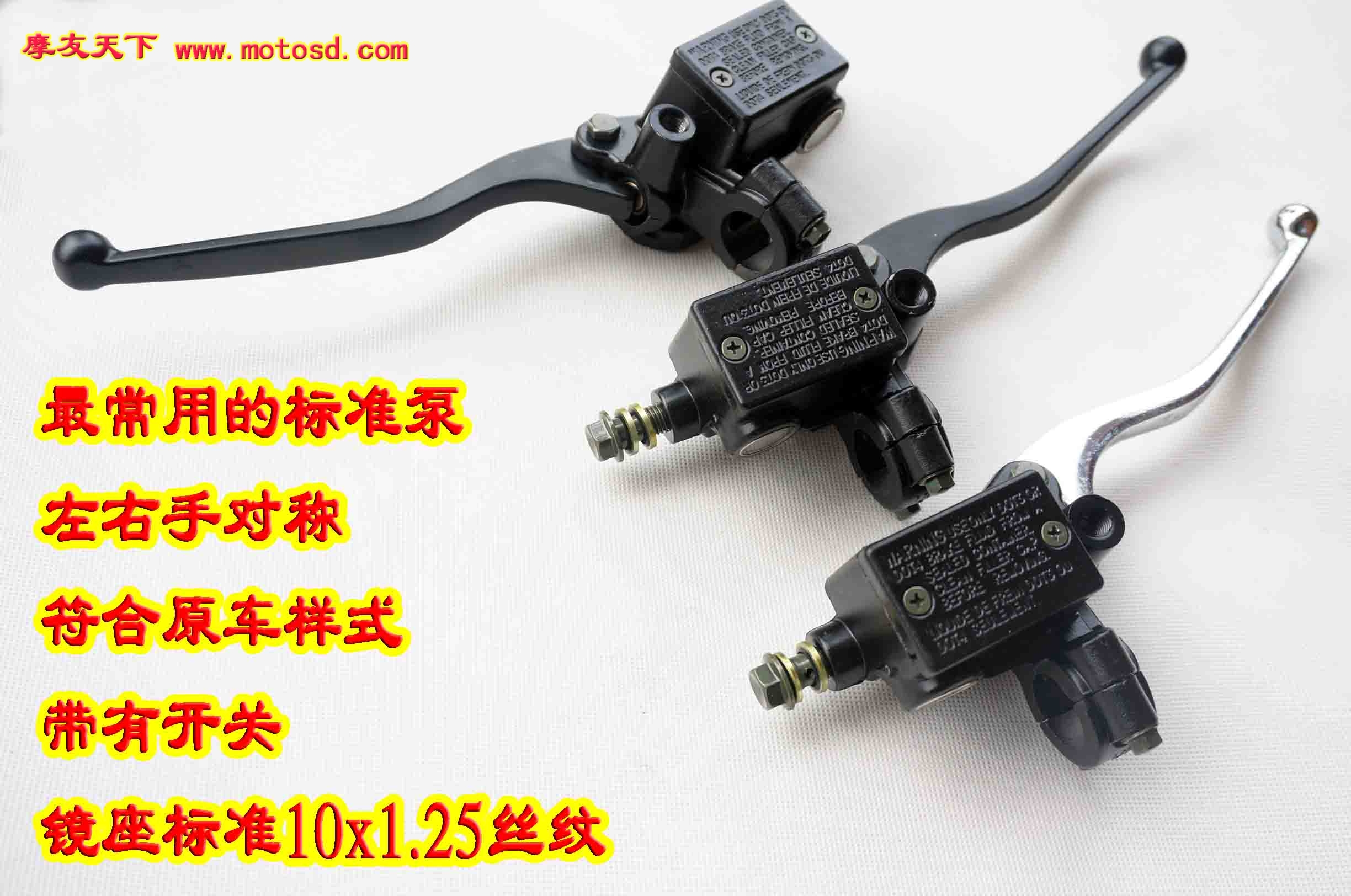

上泵根据实际使用可选择 右手泵遍地到处都是 可以自行选择购买,

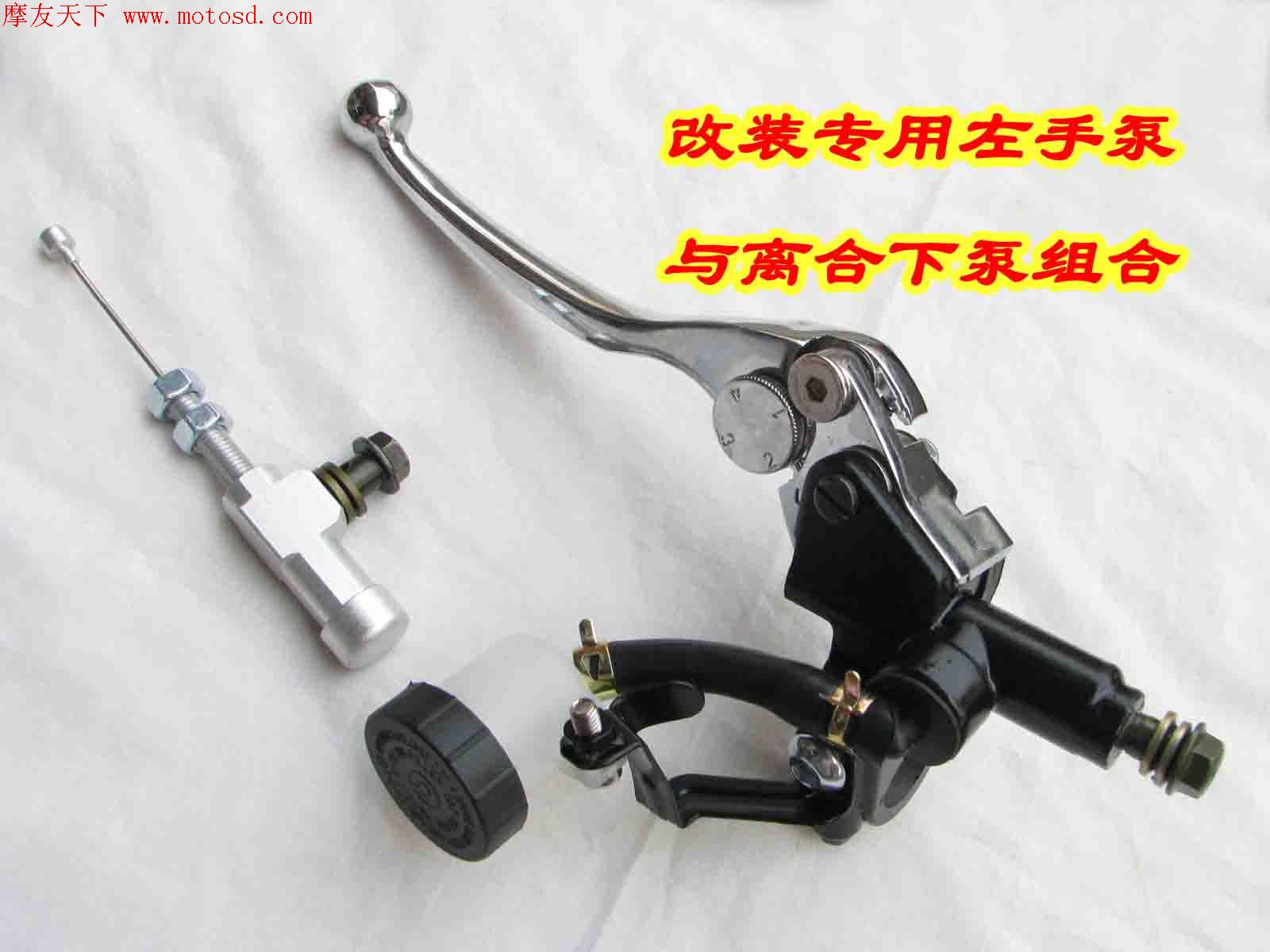

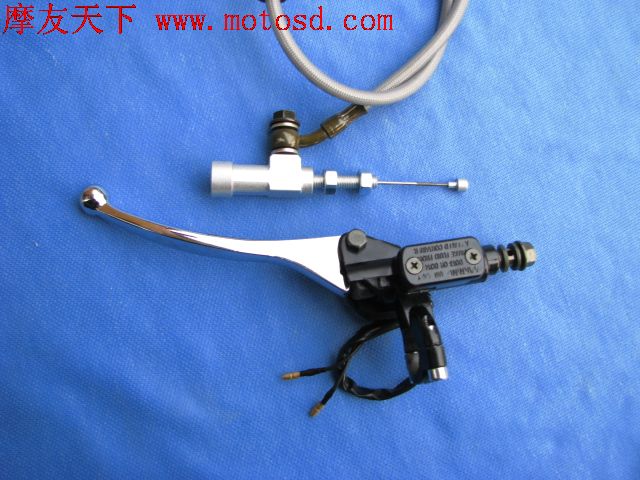

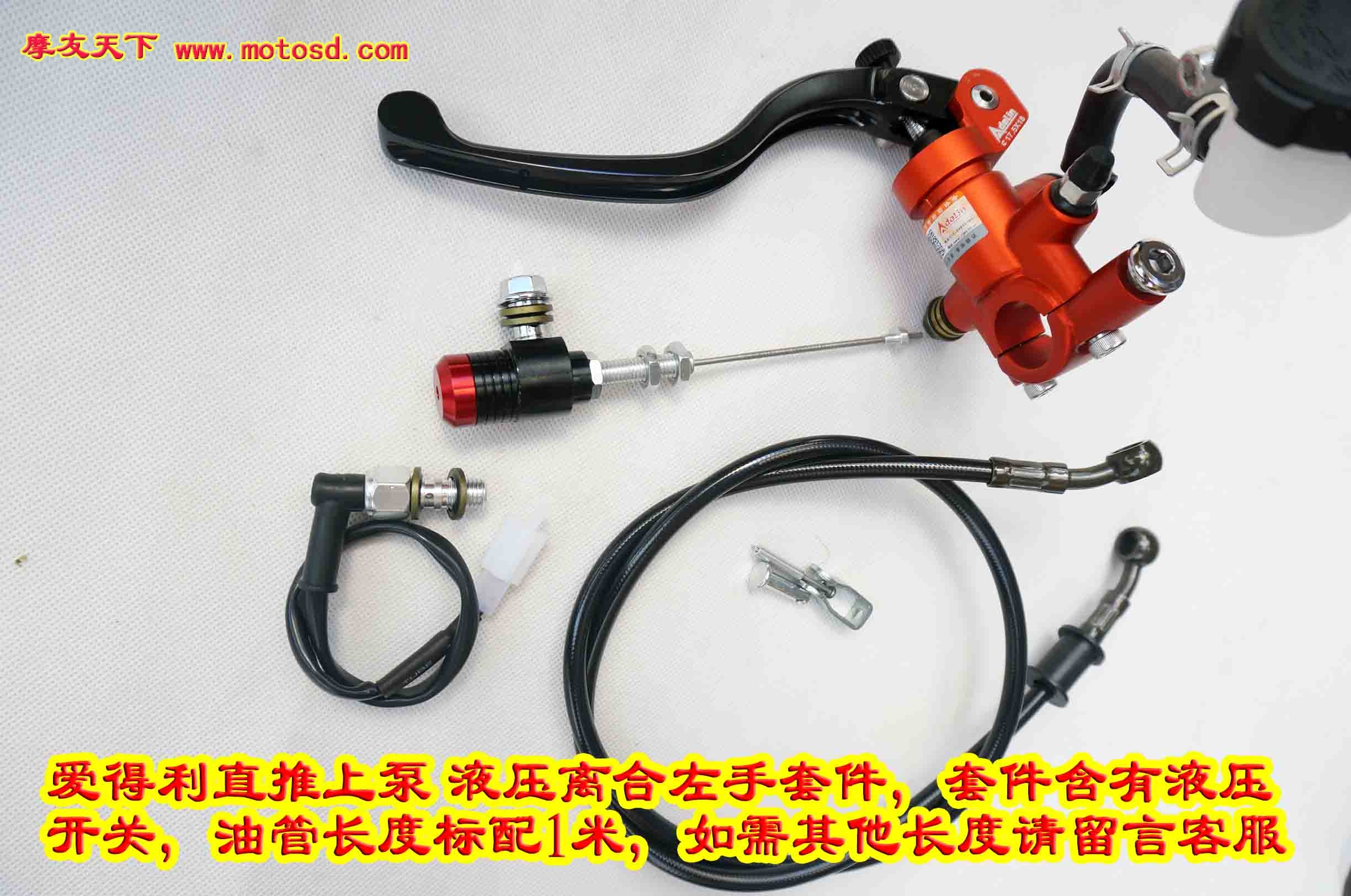

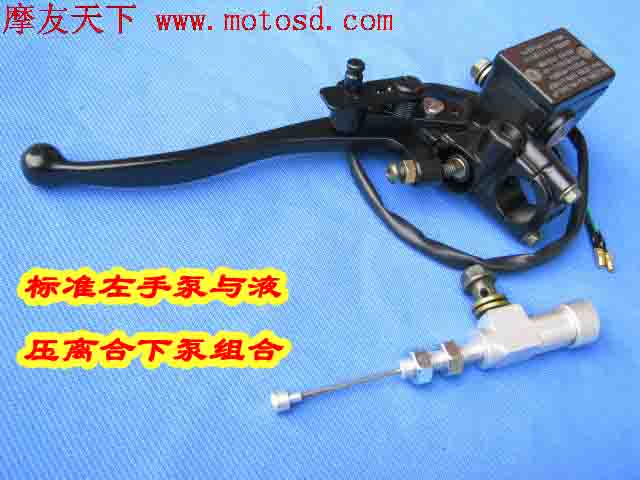

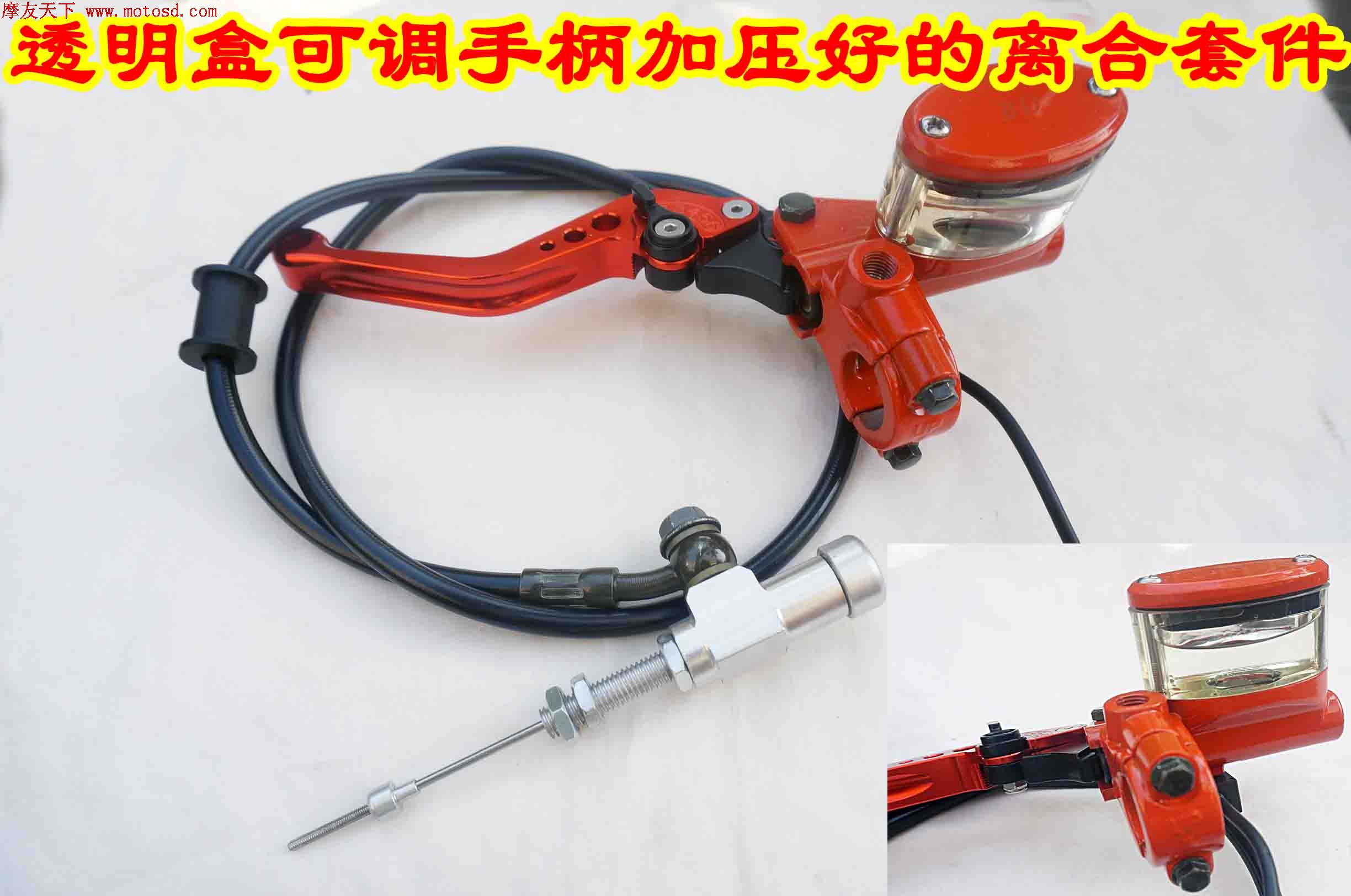

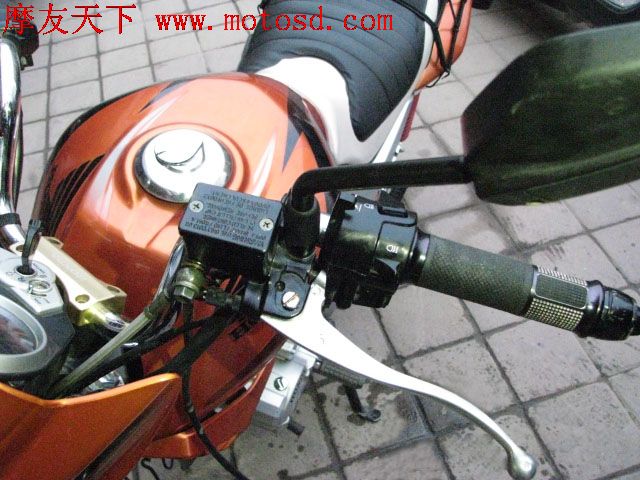

左手泵比较少,原车的是拉线手柄,需要改为液压泵,目前本店提供下面这款左手泵

带有驻车装置,当然了,用于液压离合的时候拆掉驻车即可。用于改装踏板后刹车的时候可保留驻车装置。

点击上面链接查看,

进期本店还会推出其他款式左手泵。敬请关注

***************************

  照片 737.jpg

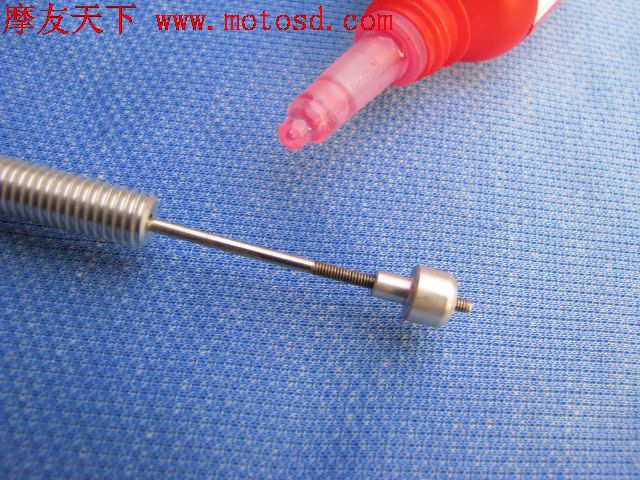

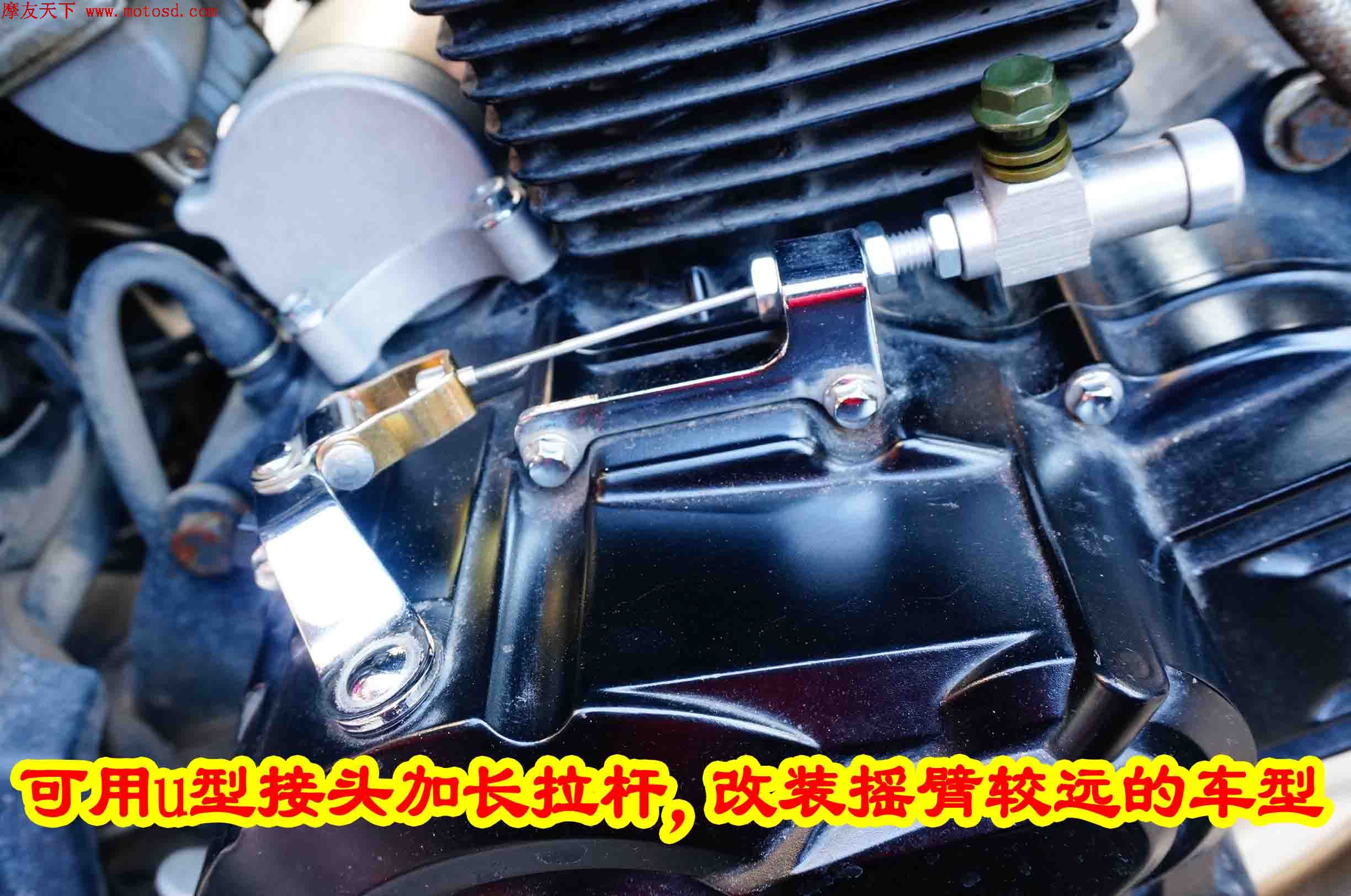

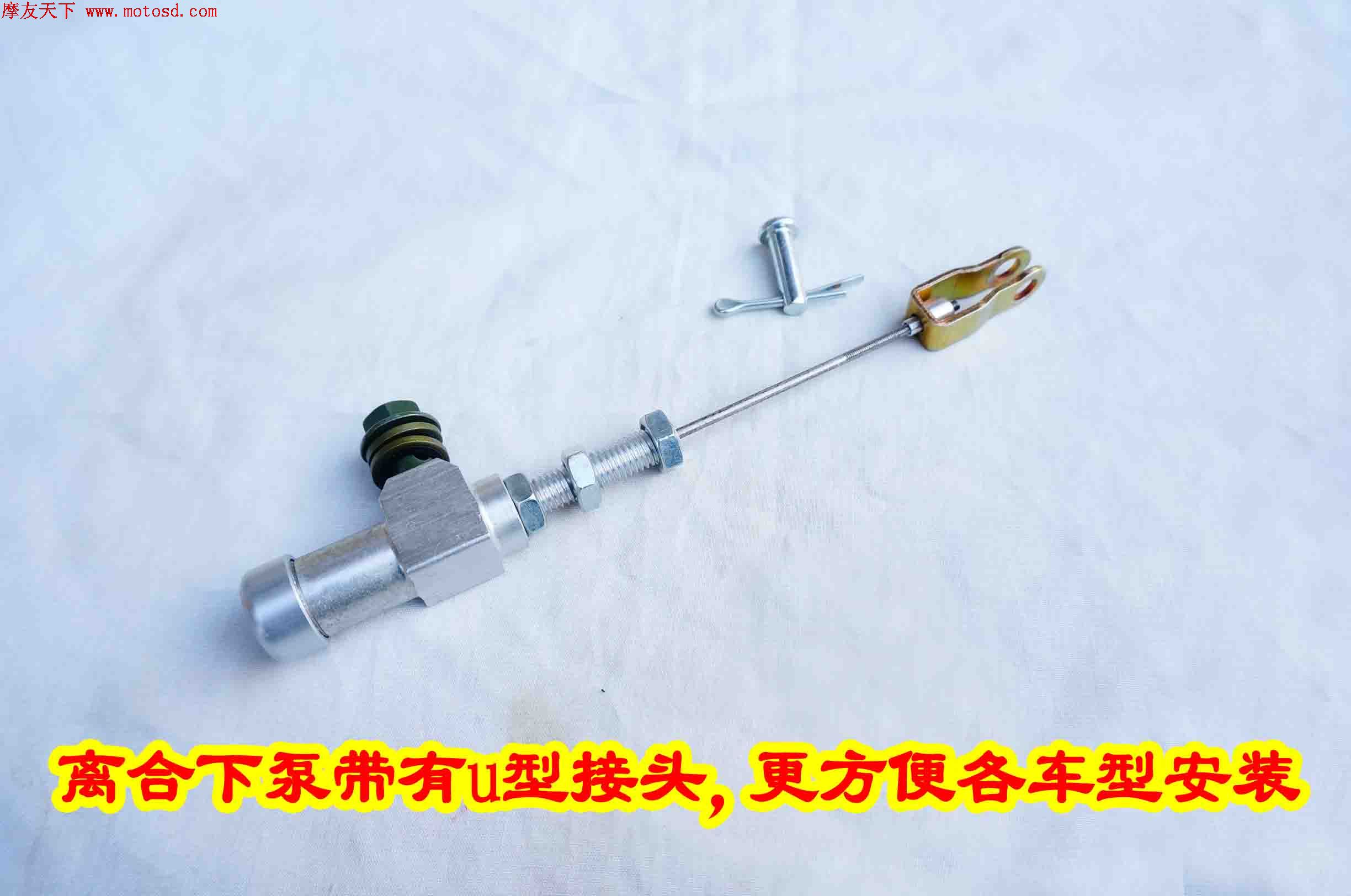

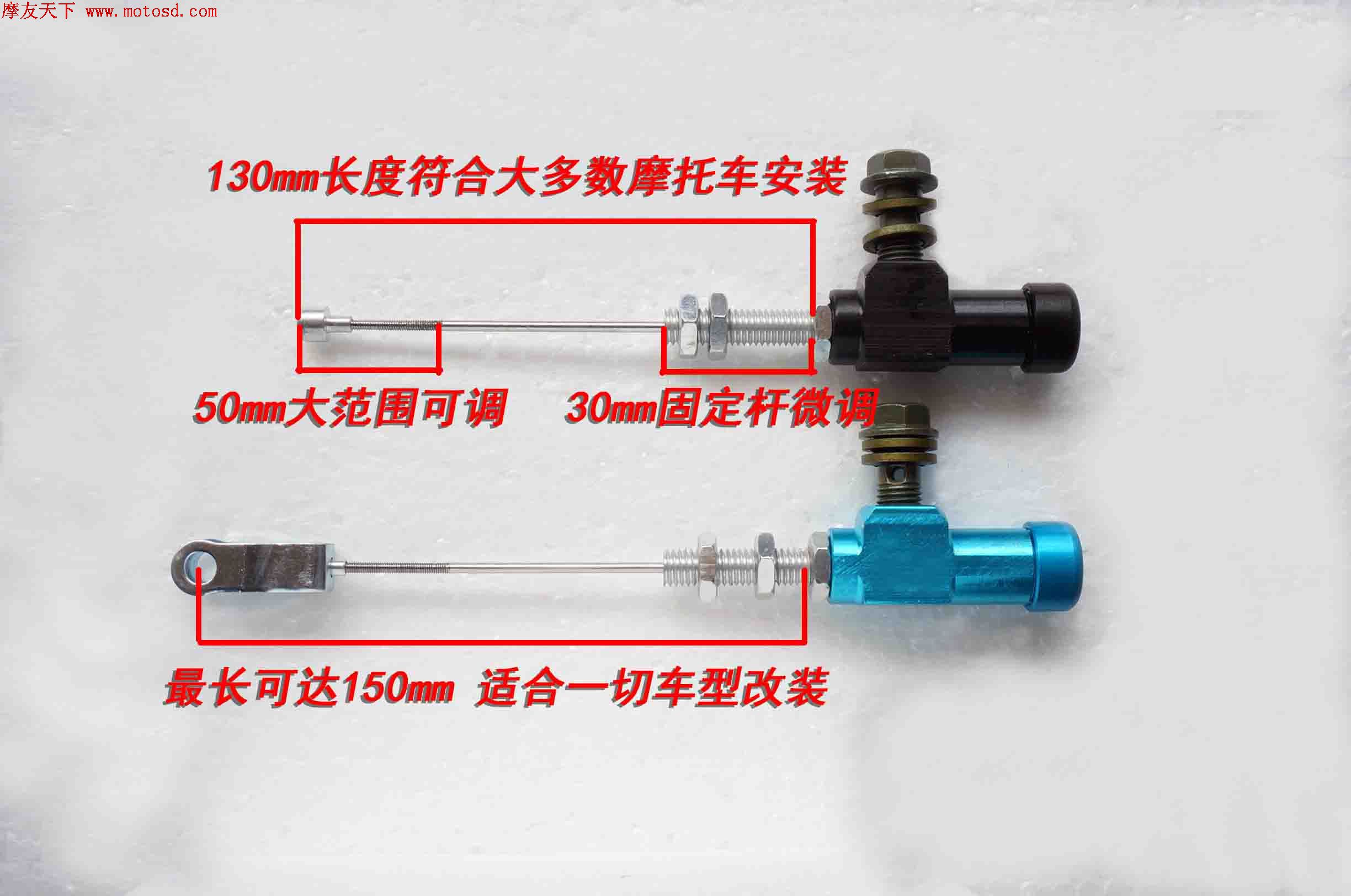

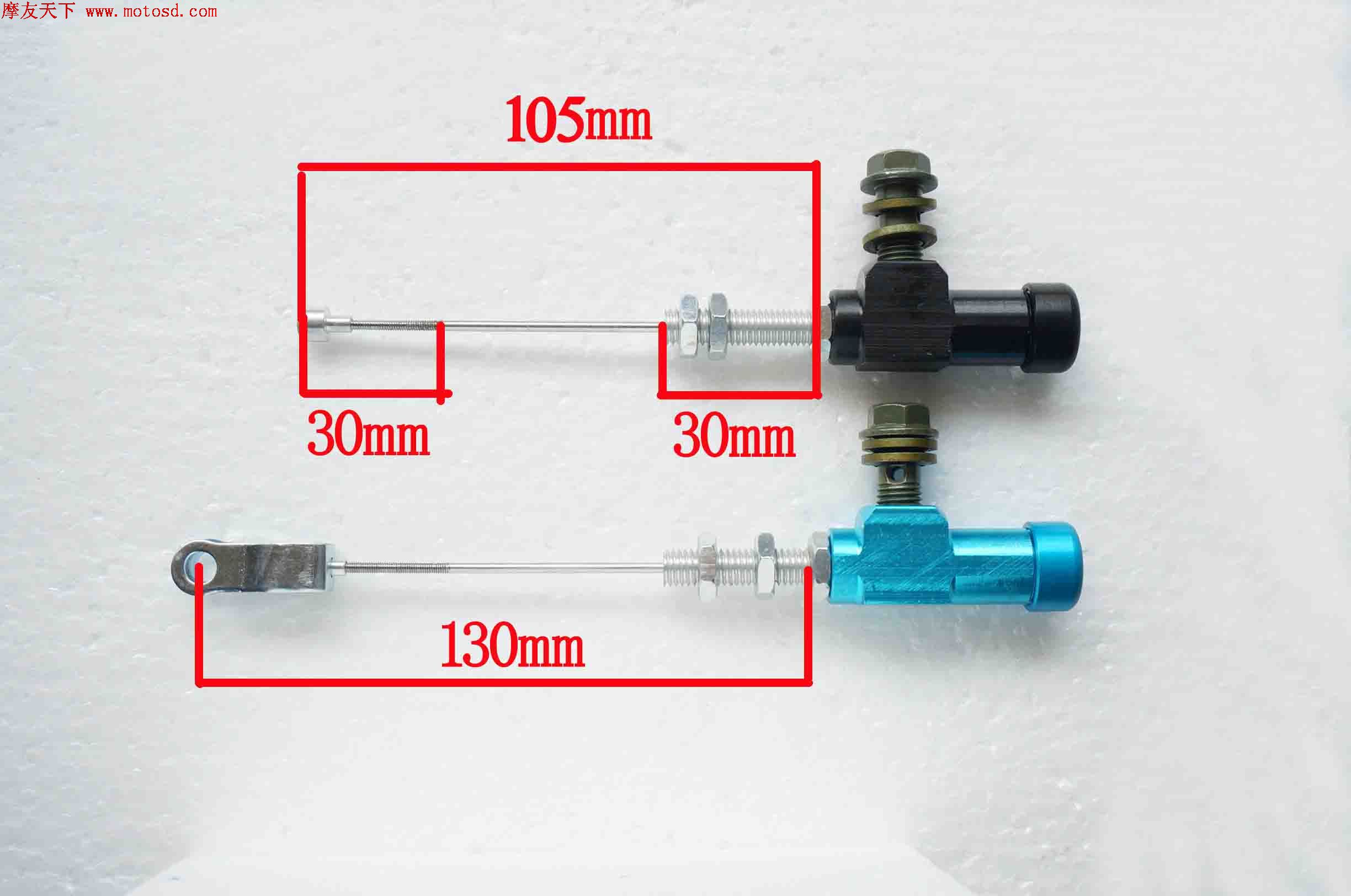

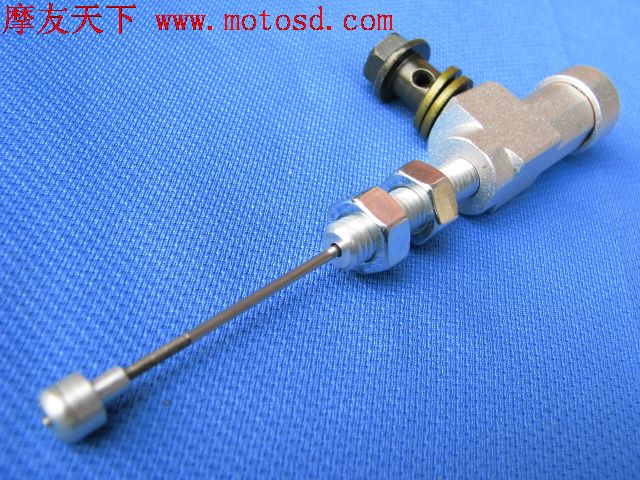

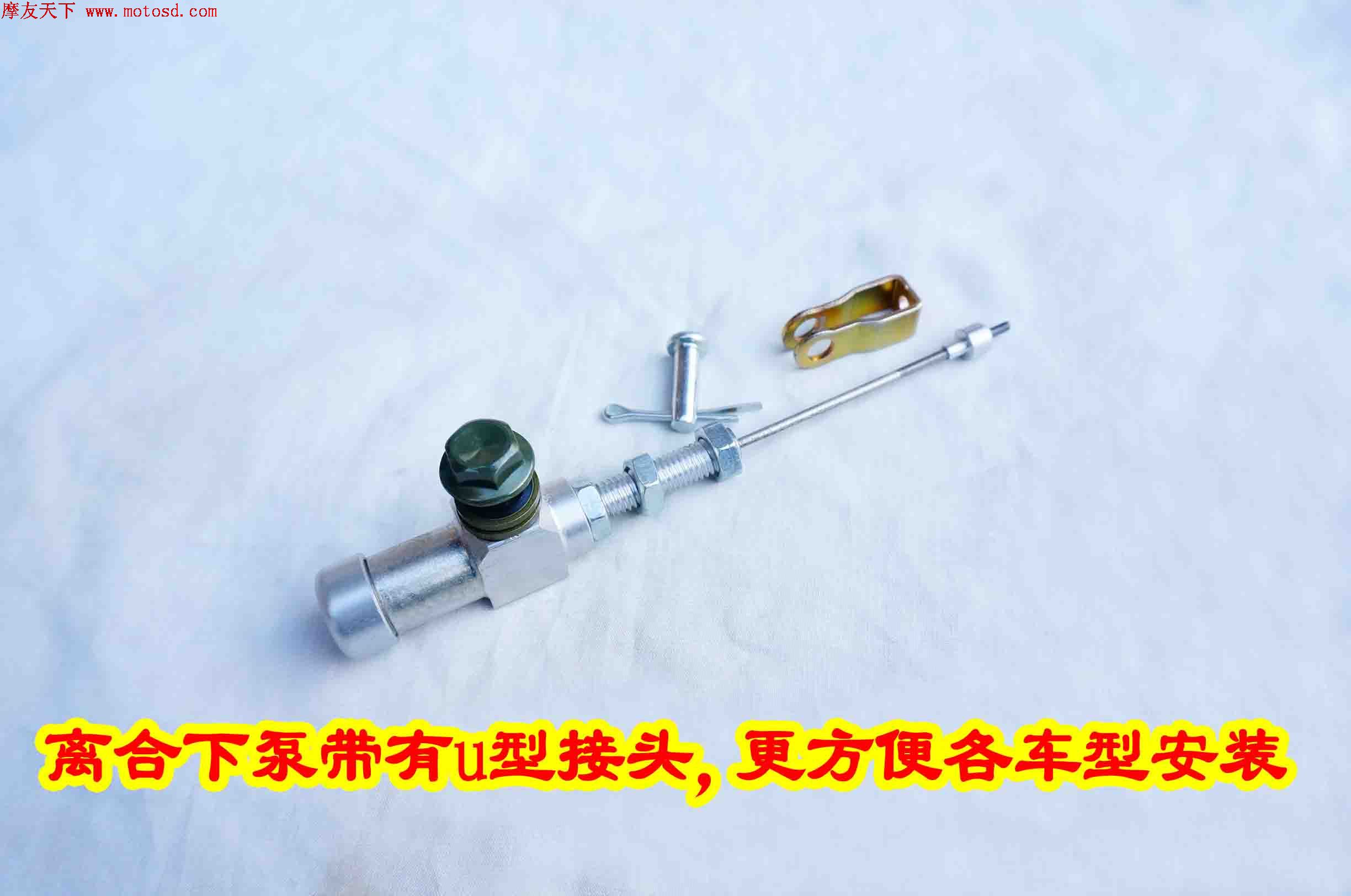

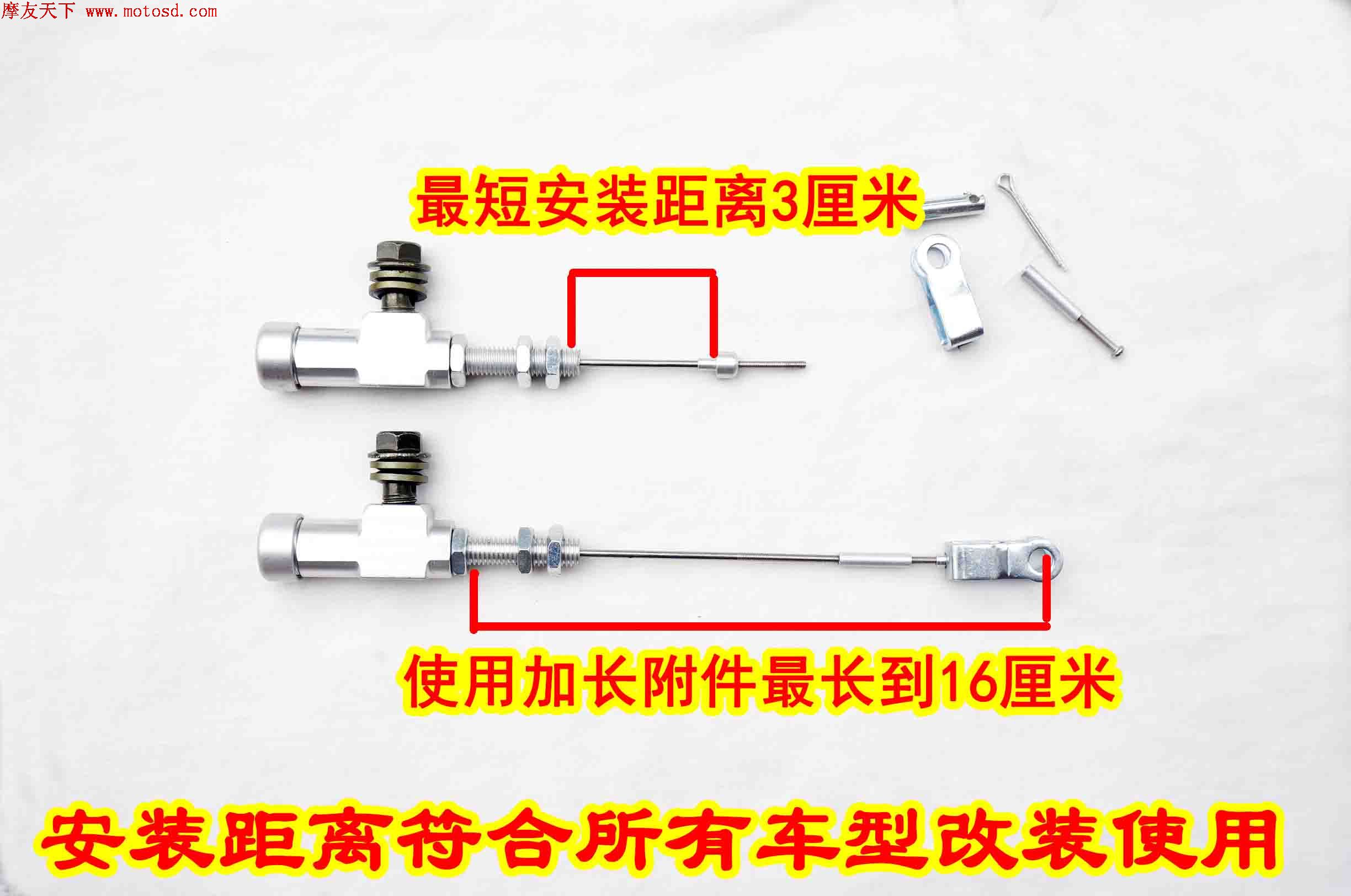

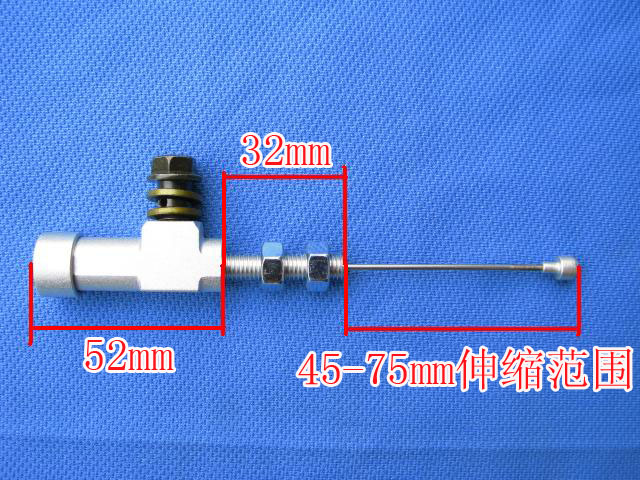

下泵最头端的拉线头是带有丝纹,可大范围调整距离长度的,根据车型调整好位置后,使用螺纹紧固胶,防止松脱变化位置。有的车型拉线头是U型铁片的(比如铃木王GS125机器),只要取下U型铁片,装到下泵头端即可。

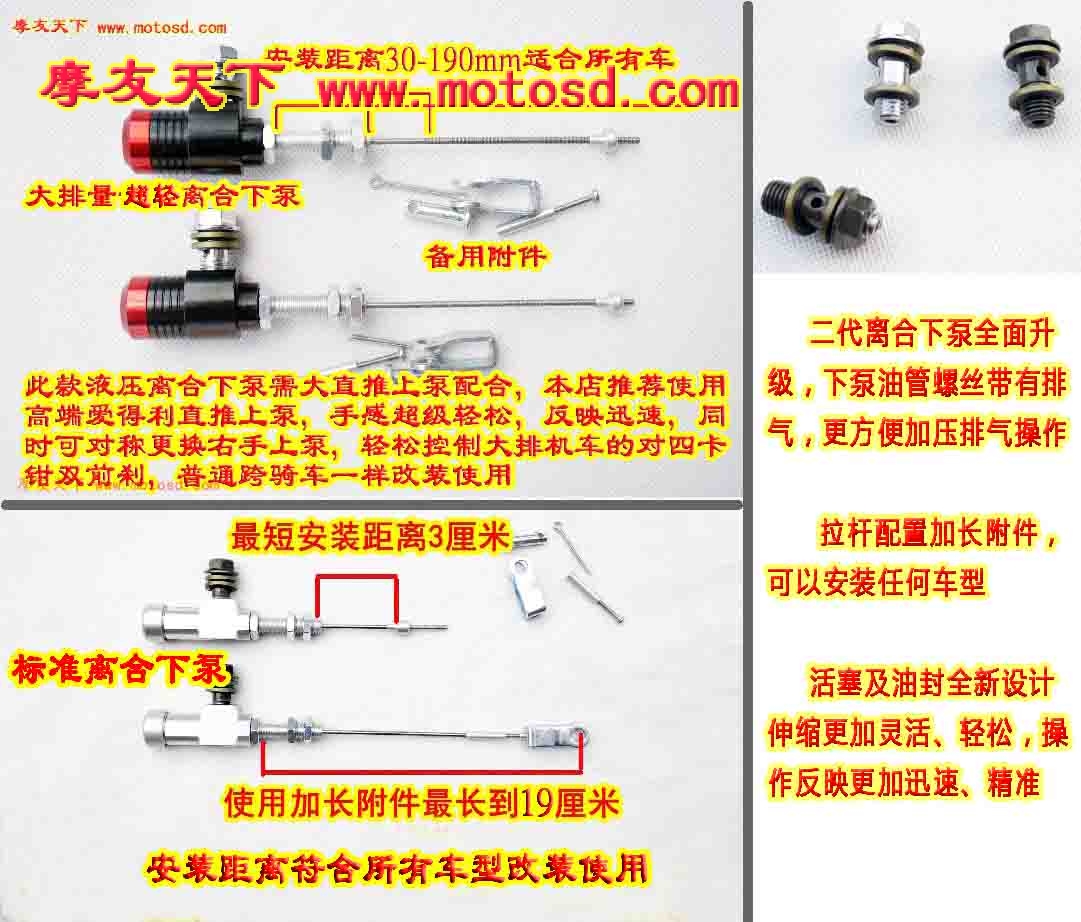

下泵的固定长螺丝为M8标准,并且可调范围很长,适合大多数车款改装离合线和刹车线,但是有的车型(比如铃木王GS125机器)原车的拉线头固定位置是丝纹的,需要用8.2mm钻头划一下,去掉丝纹即可安装。



不管你使用在离合还是是用在刹车上,对于改装来说 “没有装不上的,只有你不装的,”
**************************



再说说安装的时候的排气问题把,搞后碟刹这么多年了,深知各位对于排气操作的理解,很多人顽固不化使用十几年几十年前所用的排气方法,结果就不说了,总结最后一句话“你的泵是坏的”,每当听到这几个字(当时的感觉各位自己想把),,,,以至于在刹车系统的排气说明书里写了那些话,当然只有很少很少的人会不看说明自以为是,大多数人是会认真看的,结果呢 就是顺利搞定!!!说了无关的话,再说此套系统的排气方法,建议您看好下面的方法,干净利落的搞定!!







照片 734.jpg

1     首先将下泵平放注满刹车油,不要有空气,丝口很大,可看到里面有没有气泡。

照片 756.jpg

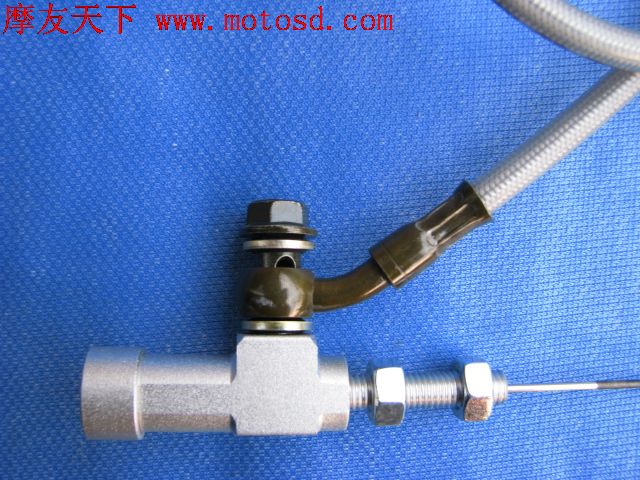

2   看上图螺丝,将油管用螺丝拧好,不要拧紧,要求螺丝侧孔可以露出来。

3  这点是关键了,一定要看好。将上泵与油管链接,并且高起来,在上泵油杯注油,然后随意压几次(10次以内)手柄,好了现在就等着(不允许有任何动作)5-10分钟后, 在上图没拧紧的螺丝侧孔会看到刹车油流出,这时锁紧螺丝,排气完成。



照片 806.jpg



照片 815副本副本.jpg




照片 818副本.jpg
照片 867.jpg
照片 860.jpg
照片 854.jpg
照片 8421副本.jpg






照片 605.jpg
照片 616.jpg






照片 351副本.jpg






摩友天下商城淘宝店 motosd.taobao.com/短信发至 13370503850 电话:0531-88358258QQ:312684051 地址:济南市桑园路名辉豪庭【济南车神摩托维护中心】
回复

使用道具 举报

5720

主题

6732

帖子

6万

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
65805
QQ
 楼主| 发表于 2015-2-13 10:34:00 | 显示全部楼层
摩友天下商城淘宝店 motosd.taobao.com/短信发至 13370503850 电话:0531-88358258QQ:312684051 地址:济南市桑园路名辉豪庭【济南车神摩托维护中心】
回复 支持 反对

使用道具 举报

5720

主题

6732

帖子

6万

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
65805
QQ
 楼主| 发表于 2015-6-10 20:06:00 | 显示全部楼层
摩友天下商城淘宝店 motosd.taobao.com/短信发至 13370503850 电话:0531-88358258QQ:312684051 地址:济南市桑园路名辉豪庭【济南车神摩托维护中心】
回复 支持 反对

使用道具 举报

5720

主题

6732

帖子

6万

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
65805
QQ
 楼主| 发表于 2016-5-31 13:20:45 | 显示全部楼层
DSC073581.jpg DSC073531.jpg 标准泵.jpg

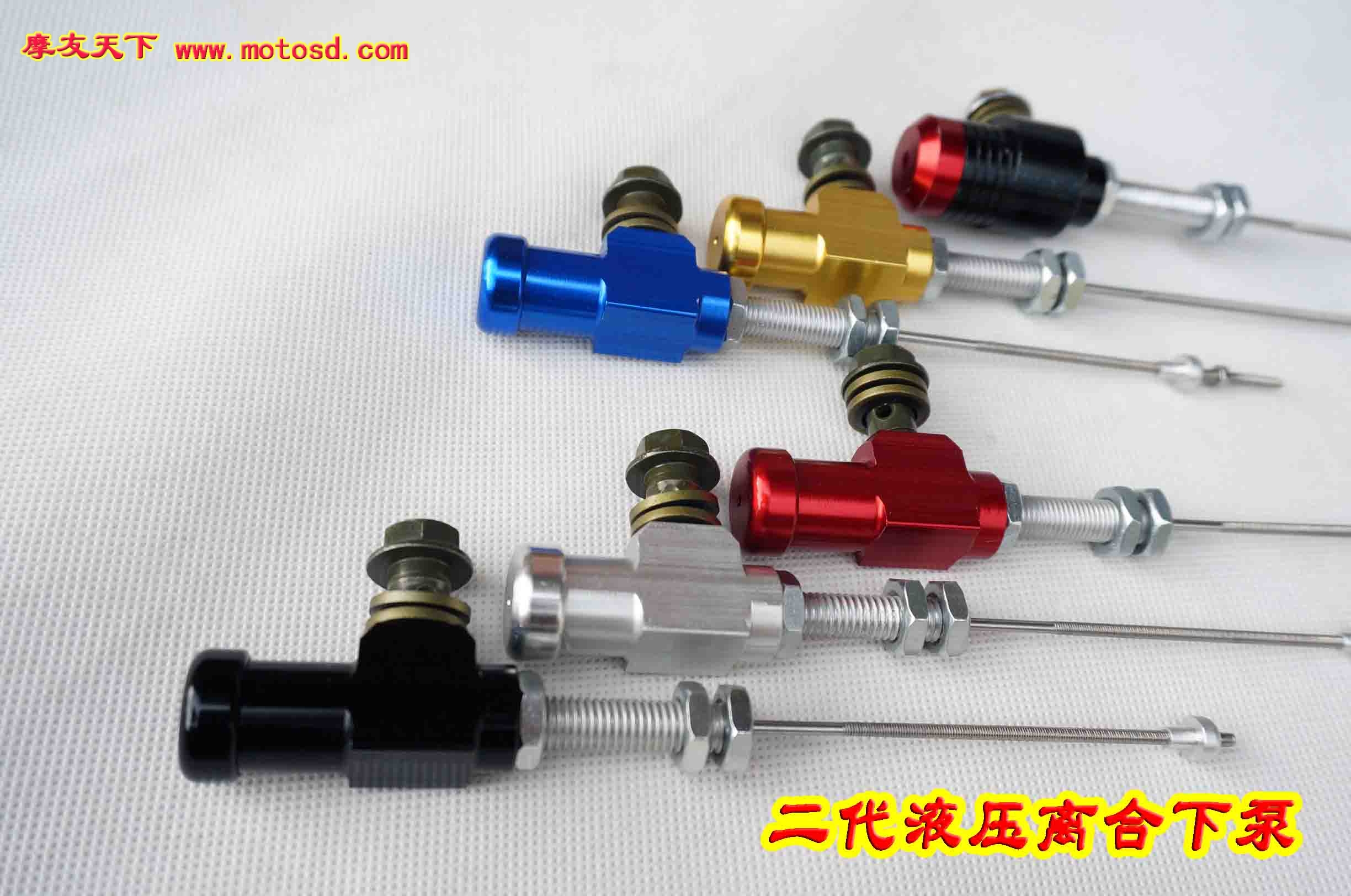

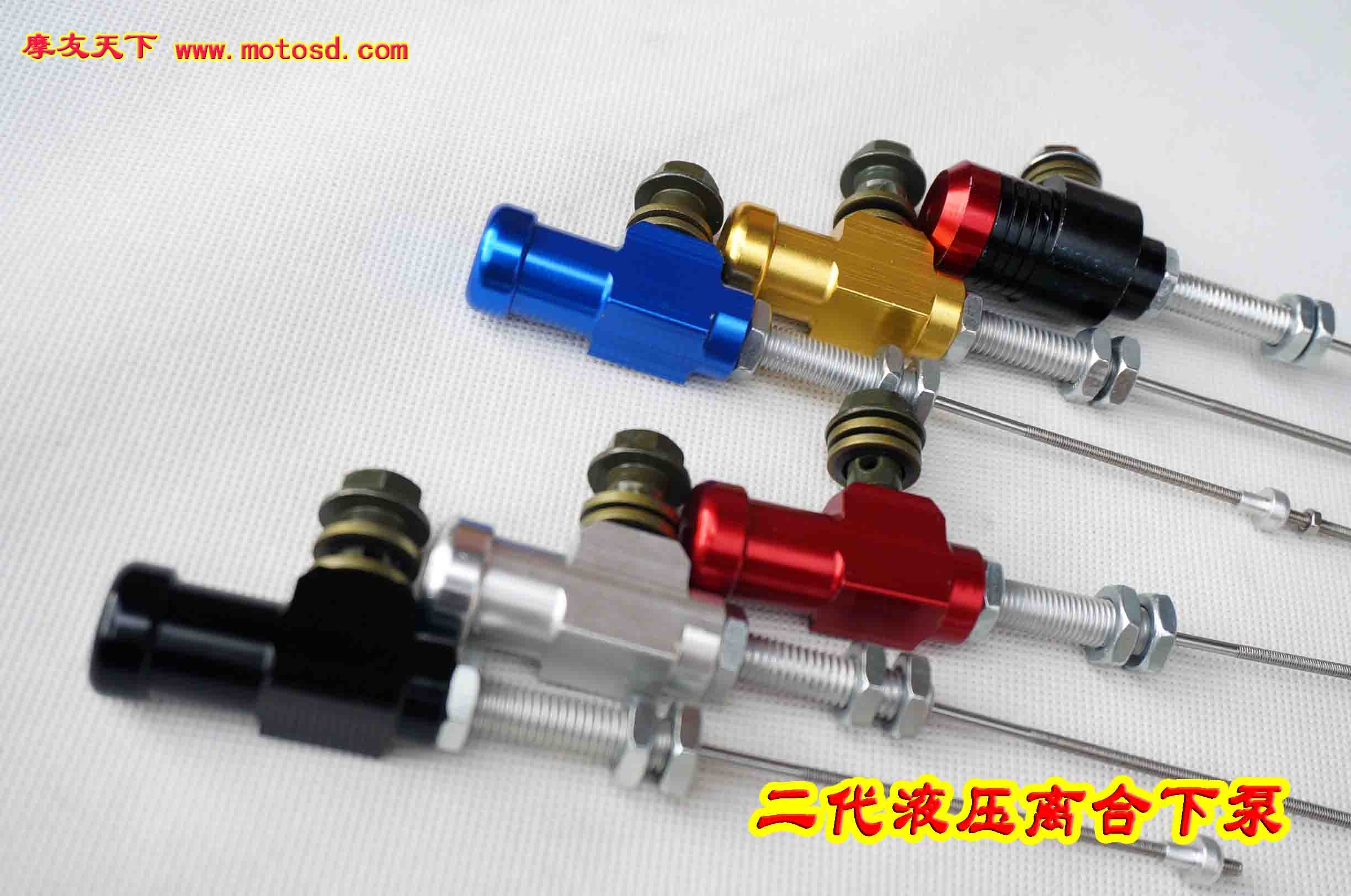

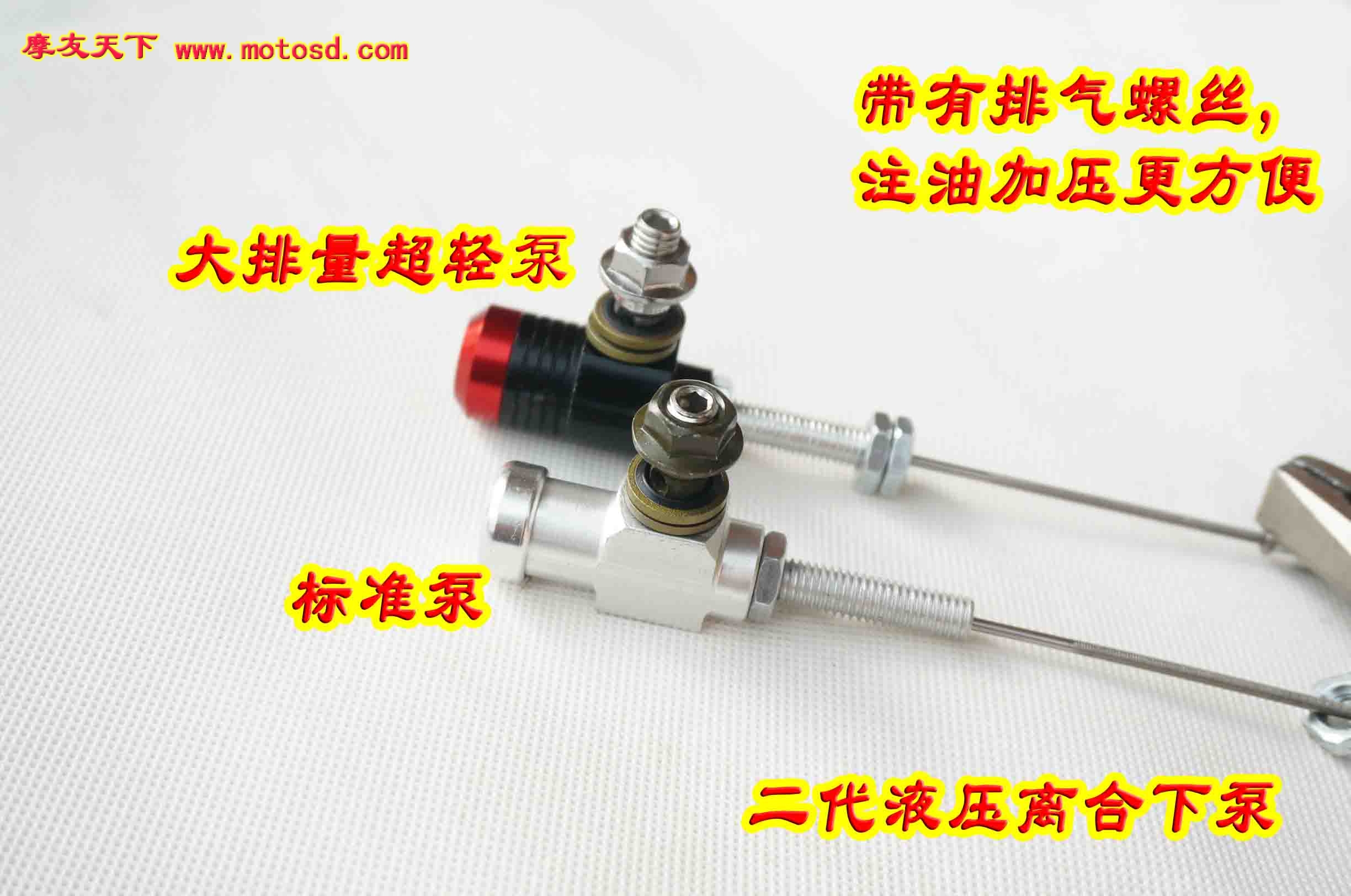

DSC074651.jpg DSC074701.jpg DSC074721.jpg DSC074761.jpg DSC074871.jpg 二代液压离合下泵.jpg DSC078561.jpg
摩友天下商城淘宝店 motosd.taobao.com/短信发至 13370503850 电话:0531-88358258QQ:312684051 地址:济南市桑园路名辉豪庭【济南车神摩托维护中心】
回复 支持 反对

使用道具 举报

5720

主题

6732

帖子

6万

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
65805
QQ
 楼主| 发表于 2016-9-30 00:41:57 | 显示全部楼层

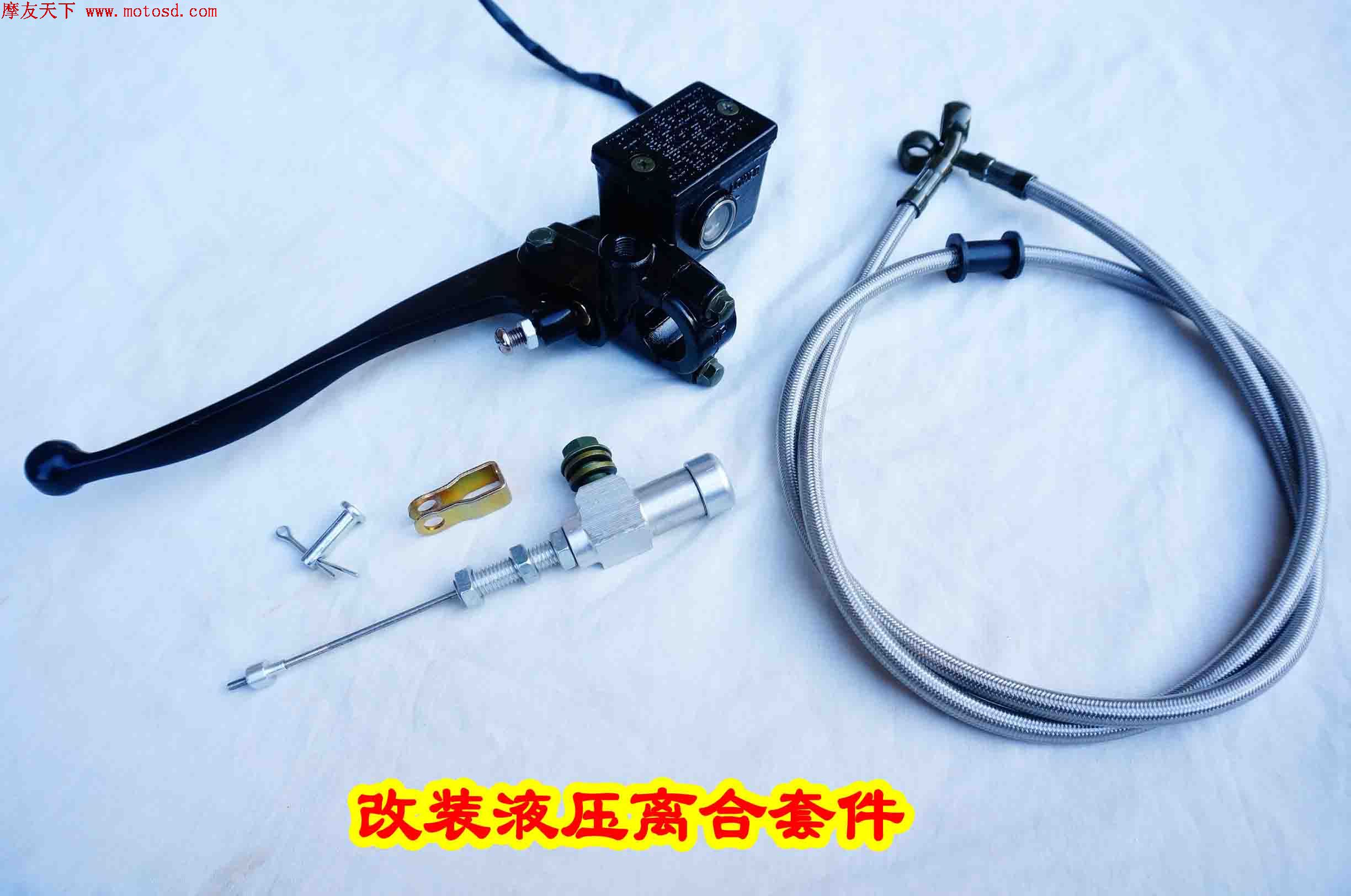

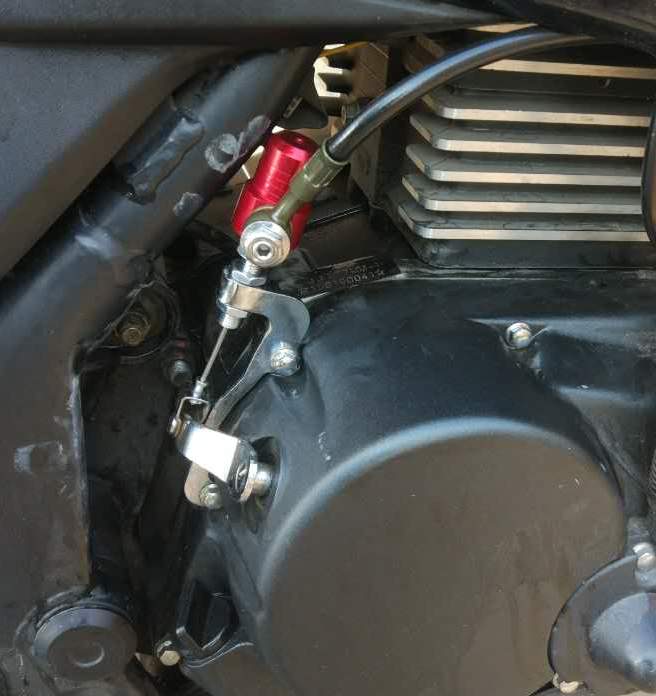

液压离合
摩友天下商城淘宝店 motosd.taobao.com/短信发至 13370503850 电话:0531-88358258QQ:312684051 地址:济南市桑园路名辉豪庭【济南车神摩托维护中心】
回复

使用道具 举报

5720

主题

6732

帖子

6万

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
65805
QQ
 楼主| 发表于 2017-3-6 18:28:30 | 显示全部楼层

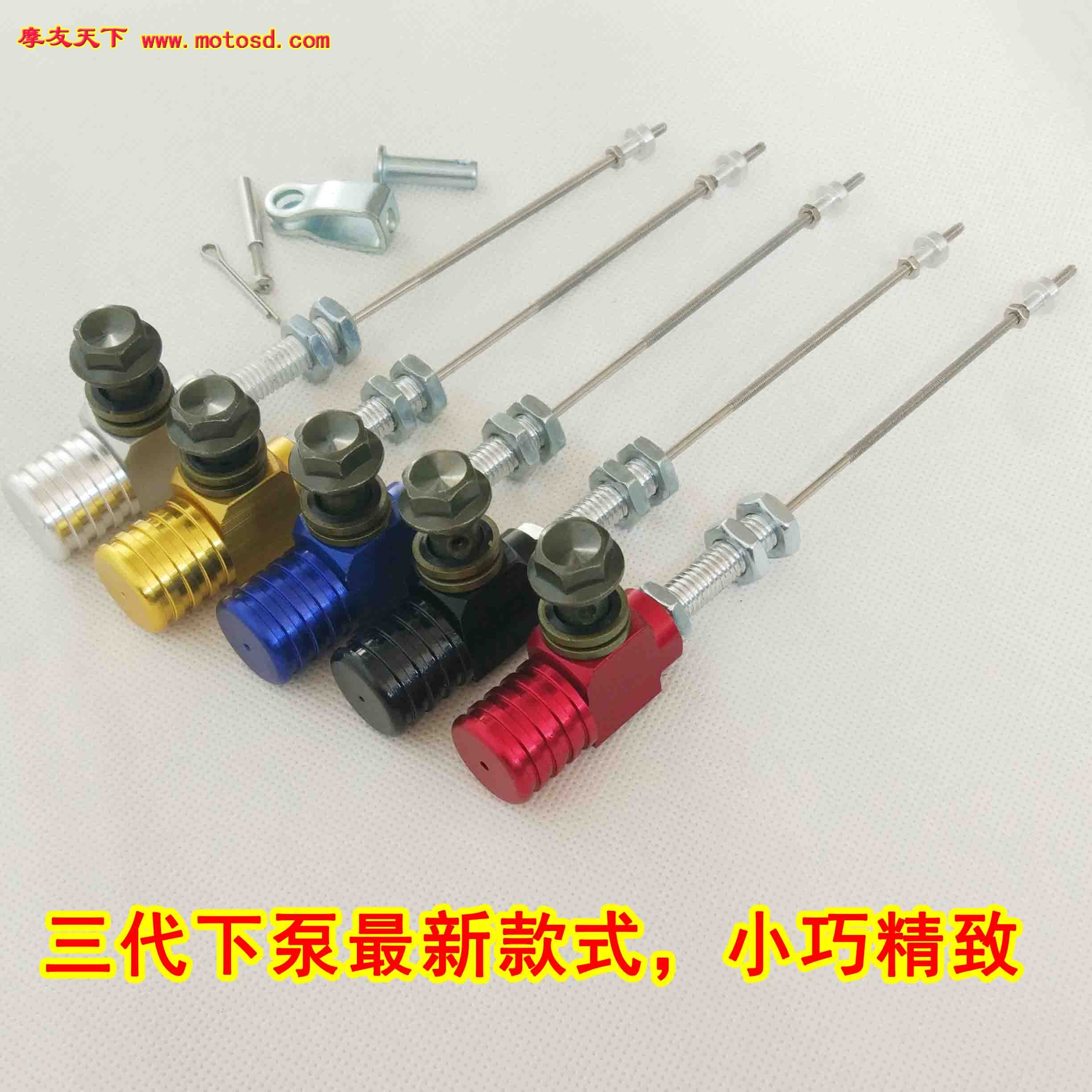

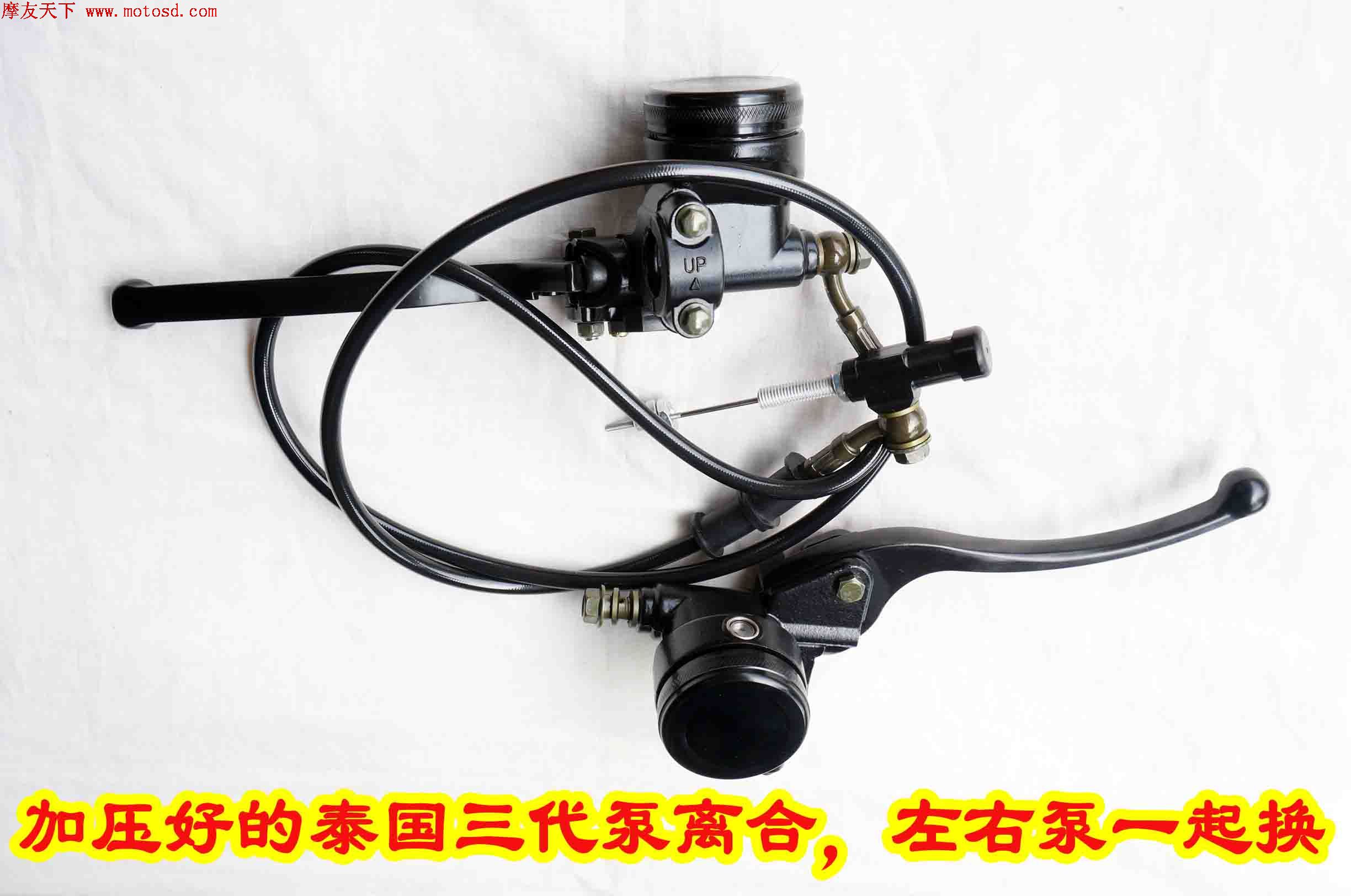

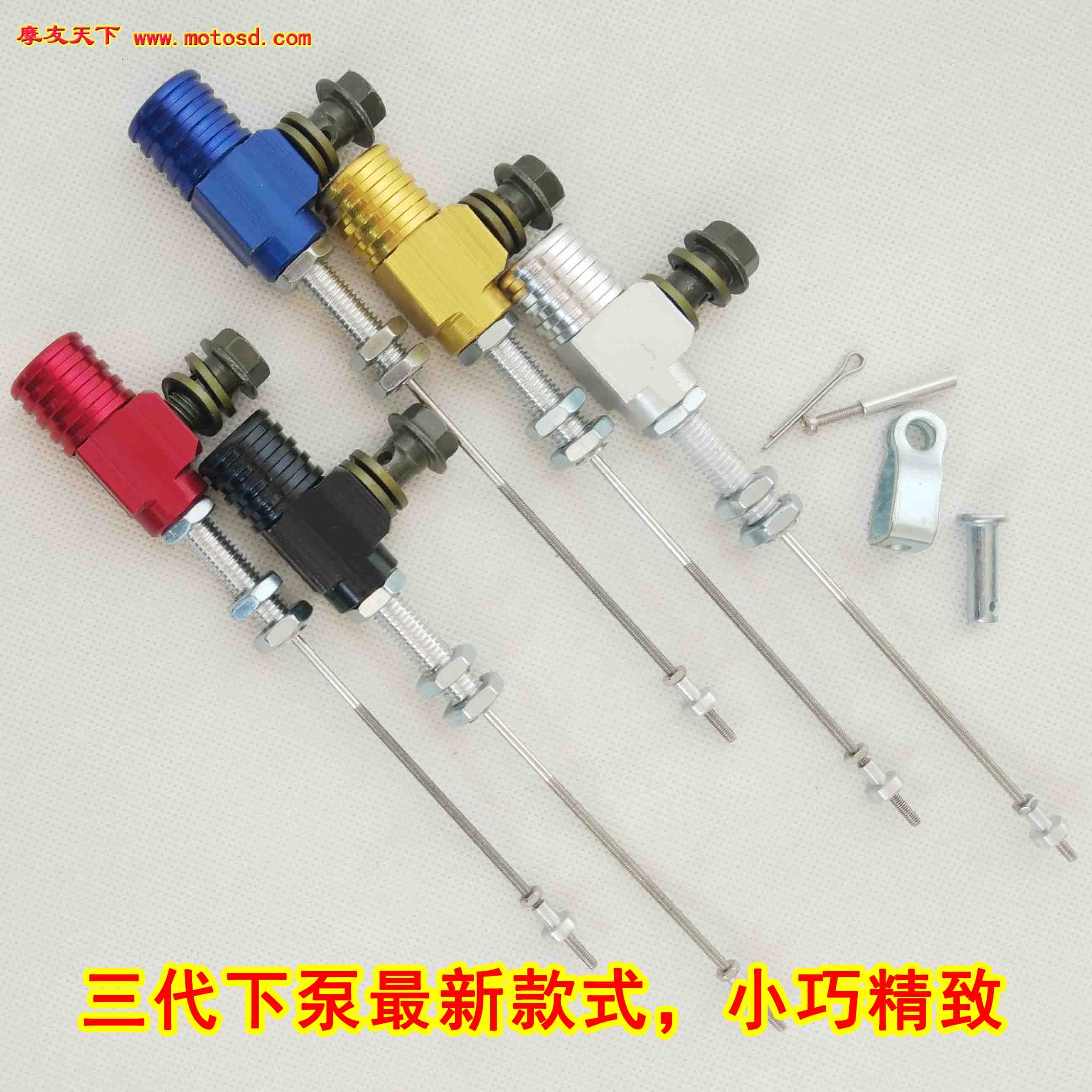

三代液压离合
